是德N5241B矢量網絡分析儀伯德圖測試

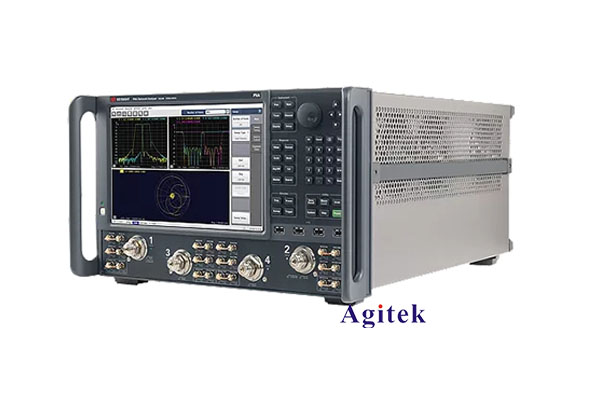

是德科技(Keysight)N5241B是一款高性能的矢量網絡分析儀，廣泛應用于微波和毫米波頻段的測試與分析。該儀器具有出色的測量精度、動態范圍和測量速度，可滿足從基礎研究到復雜系統測試的各種需求。

N5241B的主要技術指標包括：頻率范圍從10MHz到43.5GHz，測量動態范圍高達123dB，測量噪聲底限低至-118dBm，測量速度最快可達20μs/點。儀器采用直接數字合成(DDS)技術，具有出色的頻率穩定性和相位噪聲性能。此外，N5241B還支持多種校準方式，如標準件校準、電子校準等，可滿足不同測試環境的需求。

一、 伯德圖測試原理

伯德圖是一種常用于分析微波無源兩端口網絡特性的圖形表示方法。它利用復平面上的極坐標系統，將網絡的反射系數(S11)或傳輸系數(S21)以幅度和相位的形式直觀地展現出來。通過觀察伯德圖的形狀和位置，可以快速判斷網絡的匹配特性、阻抗特性、增益特性等。

伯德圖的繪制過程如下：

1. 測量待測網絡的反射系數或傳輸系數，獲得幅度和相位數據。

2. 將幅度值映射到極坐標系的半徑上，相位值映射到角度上。

3. 將測量點連成一條曲線，即得到伯德圖。

伯德圖的特點包括：

- 幅度信息直觀，易于判斷匹配狀態。

- 相位信息直觀，可分析網絡的頻率特性。

- 圖形變化反映網絡特性的變化趨勢。

- 可直觀地觀察網絡的穩定性、帶寬等參數。

二、 N5241B伯德圖測試步驟

1. 儀器設置

   - 打開N5241B，選擇"2-Port"測量模式。

   - 設置測量頻率范圍，如10MHz~43.5GHz。

   - 設置功率級別，如0dBm。

   - 選擇"Log Mag"和"Phase"作為測量參數。

2. 校準

   - 根據測試需求，選擇合適的校準方式，如標準件校準或電子校準。

   - 按照校準向導完成校準過程，確保測量精度。

3. 連接待測網絡

   - 將待測網絡的輸入端連接到N5241B的Port1，輸出端連接到Port2。

   - 確保連接牢固，避免測量誤差。

4. 測量與分析

   - 啟動測量，N5241B會自動掃描設定的頻率范圍，獲取S參數數據。

   - 切換到伯德圖視圖，觀察反射系數(S11)或傳輸系數(S21)的幅度和相位特性。

   - 分析伯德圖的形狀和位置，判斷網絡的匹配狀態、增益特性等。

   - 根據測試需求，可進一步調整網絡參數，觀察伯德圖的變化趨勢。

5. 數據處理

   - 將測量數據導出至電腦，利用相關軟件進行進一步分析和處理。

   - 可生成報告，記錄測試過程和結果。

通過以上步驟，可利用N5241B矢量網絡分析儀快速、準確地獲取待測網絡的伯德圖特性，為網絡的設計、調試和優化提供有力支持。
