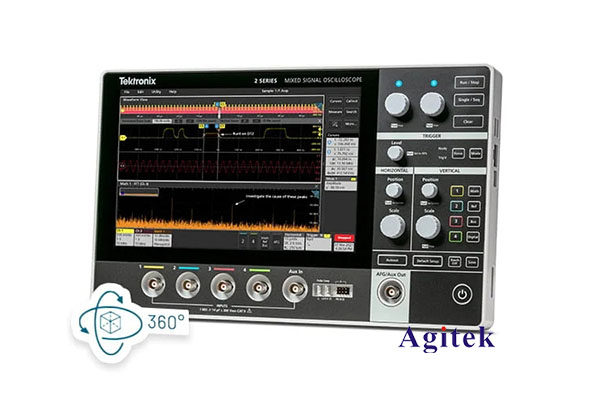

泰克示波器測量相位差

相位差測量是電子電路分析中的一個重要基礎問題。通過測量兩個信號之間的相位差，我們可以了解電路中各環節的工作狀態，從而診斷故障或優化電路性能。而泰克示波器作為電子工程師日常使用的主要測量儀器之一，其相位差測量功能備受關注。

本文將針對泰克示波器的相位差測量功能，從原理到操作進行詳細介紹，幫助讀者掌握這一重要的測量技能。

一、相位差測量的原理

相位差指的是兩個周期性信號的相位偏移程度。我們通常使用相位角(以度或弧度表示)或時間差(以秒表示)來表示相位差。

測量相位差的基本原理是，利用示波器的觸發功能同步捕捉兩個信號，然后比較它們的波形特征(如上升沿或下降沿)之間的時間差。根據時間差和信號周期，即可計算出兩信號的相位差角度。

以正弦波信號為例，假設信號A的周期為T，信號B的相位滯后于信號A的時間差為Δt，則兩信號的相位差Δφ可以計算如下:

Δφ = (Δt / T) * 360°

可見，相位差的測量關鍵在于準確獲取Δt值。

二、泰克示波器的相位差測量

泰克示波器提供了專門的相位差測量功能，使得該測量過程更加簡捷。具體操作步驟如下:

1. 連接待測信號

將待測的兩個信號分別接入示波器的CH1和CH2通道輸入端。注意保證兩路信號幅值和頻率在示波器的測量范圍內。

2. 開啟相位差測量

在示波器的菜單中找到"相位差"選項，開啟該功能。示波器會自動測量CH1和CH2兩路信號的相位差，并在屏幕上顯示結果。

3. 設置測量參數

用戶可以進一步設置相位差測量的參數，如測量基準(上升沿或下降沿)、測量方式(度或時間)等，以滿足不同的測量需求。

4. 觀察測量結果

示波器屏幕會實時顯示兩路信號的相位差值。用戶可以根據實際情況，判斷電路工作是否正常。

需要注意的是，為了獲得準確的相位差測量結果，用戶還需要注意以下幾點:

1. 確保兩路信號具有良好的觸發條件，避免測量結果受噪聲干擾。

2. 檢查信號的幅值和頻率是否在示波器的量程范圍內。

3. 合理設置示波器的時基和觸發電平，以獲得穩定的波形顯示。

4. 根據測量需求，選擇合適的測量基準和測量方式。

三、相位差測量的應用

相位差測量在電子電路分析中有著廣泛的應用。下面列舉幾個常見的應用場景:

1. 電機驅動電路分析

在電機驅動電路中，各相之間的電流或電壓信號存在相位差。通過測量這些相位差，可以判斷驅動電路的工作狀態是否正常。

2. 電源濾波電路優化

在開關電源等電路中，輸入電壓和輸出電壓之間存在相位差。通過測量并優化這一相位差，可以提高電源的濾波性能。

3. 振蕩電路調試

在振蕩電路中，振蕩信號的相位差反映了電路的穩定性。通過相位差測量，可以檢查振蕩電路的工作狀況，并進行優化調整。

4. 通信電路測試

在通信電路中，信號的相位差直接影響到通信的質量。因此，相位差測量是通信電路測試的重要內容之一。

總之，泰克示波器的相位差測量功能為電子工程師提供了一個強大的分析工具。掌握好這一測量技能，有助于提高工程師的電路診斷和優化能力。
