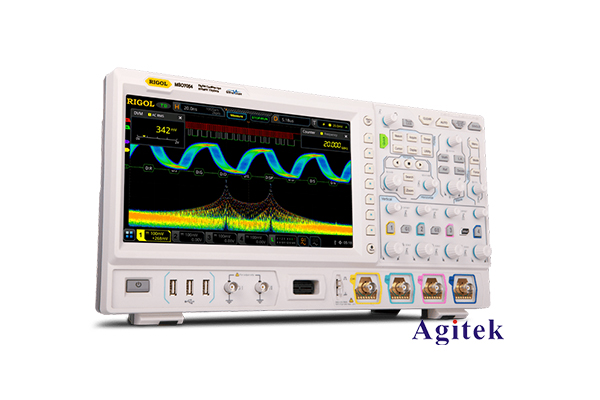

普源示波器如何顯示大量數據點湊成的波形?

現代高性能示波器能夠以極高的采樣率和深度采集數據，這意味著它們能夠記錄大量的數據點。但如何在有限的屏幕上清晰地顯示這些數據點，從而讓用戶能夠觀察和分析波形，是示波器設計中需要考慮的重要挑戰。

首先，我們需要了解示波器內部的數字化過程。示波器通過模擬-數字轉換器對輸入信號進行采樣和量化，得到一系列離散的數字樣本。這些數字樣本按照時間順序儲存在示波器的內存中。采樣率決定了每秒鐘采集的數據點個數，而采樣深度決定了示波器能夠儲存的數據點總數。

對于高采樣率和大采樣深度的示波器，采集到的數據點數量可能會非常龐大。以一款4GHz帶寬，20GSa/s采樣率，10Mpts采樣深度的示波器為例，它在1毫秒內就會采集2000萬個數據點。這么多數據點要如何在有限的屏幕上清晰地顯示出來呢?

最簡單的方法是，將所有采集到的數據點按時間順序依次連接成折線圖。這種方法可以如實地顯示出信號的細節，但當數據點過多時，屏幕上會出現密密麻麻的重疊線條，造成波形難以辨認。

為了解決這一問題，示波器通常會采用數據壓縮和采樣點選擇的方法。首先，示波器會對采集到的大量數據點進行壓縮和降采樣，減少顯示點的數量。這種壓縮通常使用諸如峰值檢測、平均值計算等方法，保留原始波形的關鍵特征。

接下來，示波器會根據屏幕的分辨率，選擇合適數量的數據點進行顯示。例如，如果屏幕的水平分辨率為1000個像素，那么示波器就會從10Mpts的采樣數據中，選擇1000個代表性的數據點進行顯示。這種方法可以避免數據點過多而造成的波形混亂。

除此之外，示波器還可以采用其他一些技術來優化波形顯示:

1. 強度調制(Intensity Grading):利用顏色或亮度表示數據點的密集程度，突出顯示波形的重要部分。

2. 平滑濾波:對波形進行數字濾波，減少高頻噪聲和鋸齒狀邊緣，使波形更加清晰流暢。

3. 漏波檢測:檢測并標記波形中的斷點或漏波，提醒用戶注意可能存在的信號失真。

4. 多重波形疊加:將多個采集到的波形疊加顯示，幫助用戶識別重復模式和統計特性。

通過以上這些技術，現代示波器能夠在有限的屏幕上清晰地顯示大量采集到的數據點，為用戶提供直觀、高效的波形分析體驗。隨著示波器性能的不斷提升，這些顯示優化技術也必將不斷發展完善，使得用戶可以更好地洞察復雜電子系統的行為。
