頻譜分析儀中頻信號超量程的調試方法

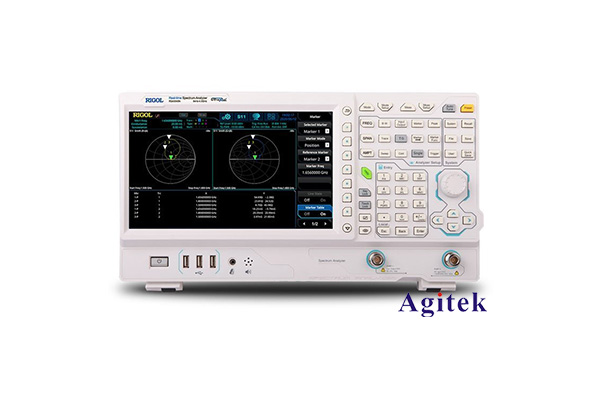

頻譜分析儀是一種非常重要的測量儀器，廣泛應用于通信、電子、航天等領域。在使用頻譜分析儀進行測量時，有時會遇到中頻信號超量程的問題，這會嚴重影響測量結果的準確性。那么，當遇到中頻信號超量程時，應該如何調試和處理呢?

一、什么是中頻信號超量程?

在頻譜分析儀的工作原理中，輸入信號首先要經過混頻電路，將高頻信號下變頻至中頻信號。這個中頻信號的幅度就是我們關注的重點。如果輸入信號的幅度太大，超過了中頻放大器的線性工作范圍，就會出現中頻信號超量程的情況。這種情況下，測量結果就會出現失真，無法真實反映輸入信號的特性。

二、中頻信號超量程的表現

中頻信號超量程主要有以下幾種表現形式：

1. 頻譜中出現尖峰，幅度超過滿量程;

2. 頻譜出現明顯的平頂現象;

3. 頻譜出現明顯的失真或者毛刺。

出現這些問題時，就說明中頻信號已經超出了頻譜分析儀的線性工作范圍，需要進行調整。

三、中頻信號超量程的調試方法

1. 調整輸入衰減器

頻譜分析儀前級通常都有輸入衰減器，可以手動調節衰減量。如果出現中頻信號超量程，可以適當增大輸入衰減，降低輸入信號幅度，使中頻信號處于線性工作范圍內。

2. 調整中頻放大器增益

除了輸入衰減，中頻放大器的增益也是影響中頻信號幅度的重要因素。可以適當降低中頻放大器的增益，以避免中頻信號超量程。

3. 調整參考電平

頻譜分析儀的參考電平設置也會影響到中頻信號的幅度范圍。如果參考電平設置過高，即使輸入信號本身沒有超量程，中頻信號也可能會出現超量程。因此可以適當降低參考電平，縮小中頻信號的幅度范圍。

4. 切換分辨率帶寬

頻譜分析儀的分辨率帶寬(RBW)設置也會影響到中頻信號的幅度。通常情況下，RBW越窄，中頻信號的幅度越大。因此，如果出現中頻信號超量程，可以適當增大RBW，降低中頻信號幅度。

5. 檢查輸入信號

有時，中頻信號超量程的原因可能出在輸入信號本身。輸入信號如果幅度太大，即使經過前級衰減也可能導致中頻信號超量程。因此在調試時，也要檢查輸入信號本身的情況，必要時可以適當減小輸入信號幅度。

綜上所述，當頻譜分析儀出現中頻信號超量程的問題時，可以通過調整輸入衰減、中頻放大增益、參考電平以及分辨率帶寬等方式來解決。同時也要注意檢查輸入信號本身的情況。通過這些調試手段，就可以使中頻信號保持在頻譜分析儀的線性工作范圍內，獲得準確可靠的測量結果。
