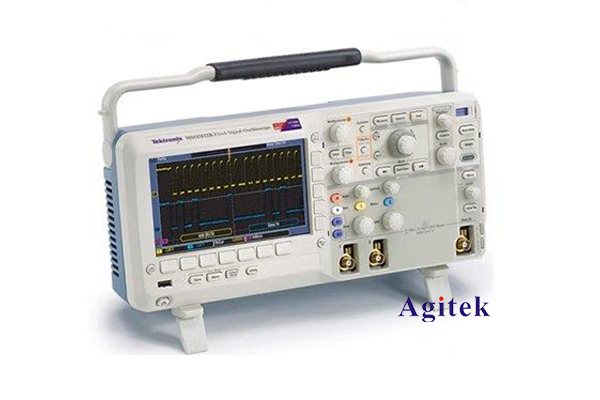

如何使用泰克 MSO2022B 混合信號示波器測量電源過沖？

電源過沖是一種常見的電路故障現象，會對電子設備造成嚴重損壞。因此，準確測量和分析電源過沖情況對于電路設計和故障診斷非常重要。本文將介紹如何使用泰克 MSO2022B 混合信號示波器來測量電源過沖，并分析其原因和影響。

一、電源過沖的原因和影響

電源過沖通常由以下幾種原因引起：

1. 開關電源拓撲設計不當，如反激式變換器的峰值電壓過高。

2. 電源濾波電容容量不足，無法及時吸收電感中的能量。

3. 電源線或PCB布線設計不合理，產生電磁干擾。

4. 負載突然變化，電源響應跟不上導致電壓飆升。

電源過沖會對電路造成嚴重損壞，主要表現為：

1. 損壞電源管理芯片和其他半導體器件。

2. 引起二次故障，如其他電路板或設備損壞。

3. 縮短電子元器件的使用壽命。

4. 造成系統不穩定，影響正常工作。

因此，及時發現和解決電源過沖問題至關重要。

二、使用MSO2022B測量電源過沖

1. 儀器設置

(1) 將探頭連接到MSO2022B的模擬通道。

(2) 選擇合適的探頭衰減比，以確保信號幅度在示波器量程內。

(3) 設置觸發模式為"邊沿觸發"，觸發電平為正常電源電壓附近。

(4) 調整時基，使過沖信號完整顯示在屏幕上。

(5) 打開數字通道，監測其他相關信號。

2. 測量過沖參數

(1) 測量過沖峰值電壓：使用游標或自動測量功能，可以直接讀取過沖的最大電壓值。

(2) 測量過沖持續時間：同樣利用游標或自動測量，可以得到過沖波形的持續時間。

(3) 測量過沖衰減率：計算過沖從峰值到恢復正常電壓所需的時間，即可得到過沖衰減率。

3. 分析過沖原因

結合過沖的幅度、持續時間和衰減率，可以初步判斷過沖的可能原因：

(1) 峰值電壓過高、持續時間長，可能是濾波電容容量不足。

(2) 峰值電壓較高、衰減較快，可能是線路電感過大或負載變化劇烈。

(3) 過沖幅度較小、持續時間短，可能是電磁干擾造成的瞬態過沖。

通過仔細分析過沖特性，結合電路拓撲和工作環境，就可以進一步確定過沖的根源。

電源過沖是常見的電路故障，會對電子設備造成嚴重損害。使用泰克 MSO2022B 混合信號示波器可快速測量和分析過沖特性，并進一步診斷其成因。掌握這種測量方法，有助于降低電源設計風險，提高電路的可靠性。
