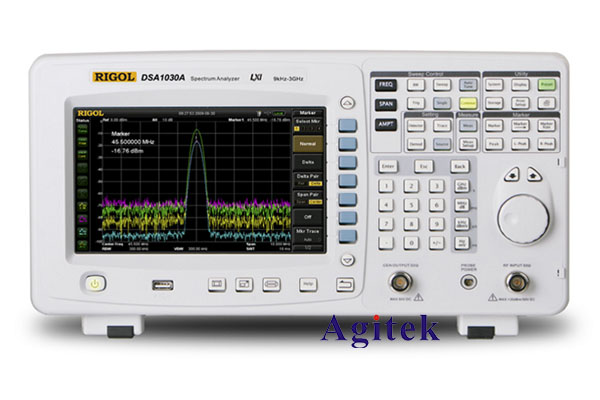

普源DSA1030A頻譜分析儀的波形下調算法

頻譜分析儀作為電子測量領域中非常重要的一類儀器，其功能和性能直接影響著許多工程實踐的結果。在眾多型號的頻譜分析儀中，Rigol公司的DSA1030A憑借其出色的性能和優秀的性價比，廣受用戶青睞。其中，波形下調是DSA1030A頻譜分析儀中非常常用的一項功能，本文將針對其背后的算法原理進行深入探討。

1. 頻譜分析儀的工作原理

頻譜分析儀的工作原理可以概括為將輸入信號經過一系列的濾波、放大和檢波環節，最終得到該信號在頻域上的幅度分布情況。具體來說，頻譜分析儀先通過一個可調諧的狹帶濾波器(通常稱為中頻放大器)從輸入信號中分離出某一窄頻帶的信號成分，然后利用對數放大器對該成分進行幅度檢測，最后將檢測結果顯示在屏幕上。通過調節中頻放大器的中心頻率，就可以掃描整個頻譜范圍，從而得到完整的頻譜分布圖。

2. DSA1030A頻譜分析儀的波形下調功能

DSA1030A頻譜分析儀的波形下調功能，顧名思義就是將當前顯示的頻譜波形沿頻率軸向左平移一定的頻率偏移量，從而達到局部觀察某一頻段信號的目的。這種功能在實際應用中非常有用，比如在分析一個寬帶信號時，用戶可以先觀察整個頻譜，然后再細查感興趣的局部頻段。

3. 波形下調的算法實現

波形下調的算法實現主要涉及以下幾個關鍵步驟:

 頻率軸的映射

首先需要建立起頻率軸上各點的對應關系。設原始頻譜波形的頻率范圍為[f_start， f_stop]，經過下調后的新頻率范圍為[f_start - f_offset， f_stop - f_offset]，其中f_offset為下調的頻率偏移量。對于波形上的每個點(x， y)，其新的橫坐標x'可以通過如下公式計算得到:

x' = (x / X_tot) * (f_stop - f_start) - f_offset

其中X_tot為屏幕寬度像素?cái)?shù)。

 幅度值的插值

由于下調后的新頻率軸上的點可能不在原始頻譜波形的采樣點上，因此需要利用插值的方法來估算這些新點的幅度值。常用的插值算法包括線性插值、最近鄰插值、三次樣條插值等，具體選擇哪種方法取決于對波形保真度的要求。

 邊界處理

在下調過程中，可能會出現頻率范圍超出原始波形范圍的情況，這種情況下需要進行相應的邊界處理。通常的做法是，對于超出范圍的部分采用保持原值或填充為0的方式進行處理。

 刷新顯示

完成上述計算后，只需將新的坐標和幅度值繪制到顯示屏上即可完成波形下調的整個過程。

4. 性能優化

為了提高波形下調的計算效率和用戶體驗，DSA1030A頻譜分析儀還采取了以下一些優化措施:

 硬件加速

DSA1030A內置了專用的信號處理芯片，能夠在硬件層面對波形下調的關鍵計算進行加速，大幅提高整體的響應速度。

 增量式更新

在用戶連續調整下調頻率時，DSA1030A不會每次都重新計算整個波形，而是僅更新那些發生變化的部分，從而大大減少了計算量。

 自適應插值

根據用戶對波形保真度的不同要求，DSA1030A可以自動選擇合適的插值算法，在保證視覺效果的同時兼顧計算速度。

通過對DSA1030A頻譜分析儀波形下調算法的深入分析，我們可以看到其背后蘊含了豐富的信號處理知識和巧妙的優化技巧。這不僅體現了該儀器的出色設計水平，也為我們學習和運用類似的算法技術提供了很好的參考。相信隨著技術的不斷進步，未來頻譜分析儀會更加智能化和人性化，為用戶帶來更加優質的測量體驗。
