泰克示波器調出正弦波形的方法

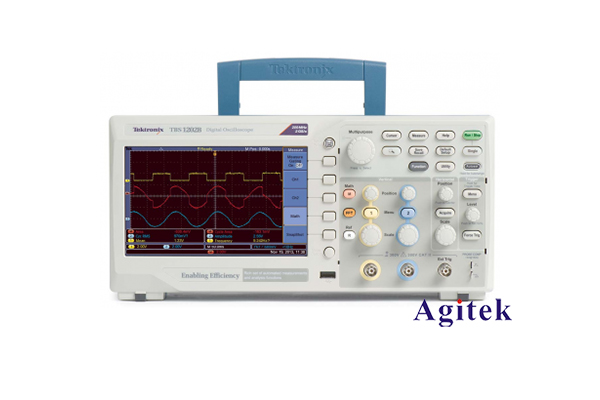

示波器是電子測量領域中非常常見和重要的儀表之一。作為一款常見的示波器品牌，泰克示波器以其穩定可靠的性能受到廣大用戶的青睞。如何利用泰克示波器調出標準的正弦波形，是很多用戶關心的一個問題。下面我們就來探討一下這個話題。

正弦波作為最基本的波形之一，在電子電路分析、信號處理、音頻等領域都有廣泛的應用。作為一款集示波和信號發生兩大功能于一體的測量儀器，泰克示波器能夠很好地滿足用戶調出正弦波的需求。下面我們來看看具體的操作步驟:

1. 連接示波器

首先，我們需要將示波器與信號發生器等相關設備進行正確的連接。通常情況下，我們可以將信號發生器的輸出端連接到示波器的輸入通道上。同時還需要確保示波器的地線也正確接地，以獲得更加穩定的顯示波形。

2. 設置垂直通道

進入示波器的主界面后，我們需要先設置好垂直通道。首先可以選擇合適的輸入通道，例如CH1。然后根據預期的信號幅度，適當調整垂直幅度的刻度。一般來說，將垂直檔位設置在屏幕中間位置附近，會獲得較為理想的顯示效果。同時還需要檢查耦合方式是否設置正確，通常選擇AC耦合即可。

3. 設置水平時基

有了正確的垂直設置后，下一步就是設置水平時基。水平時基的設置直接決定了波形在屏幕上的顯示寬度。我們可以根據預期的信號周期，選擇合適的時基檔位。一般來說，將一個完整的正弦周期顯示在屏幕中間位置，會獲得最佳的觀察效果。

4. 調整觸發

觸發是示波器能夠穩定顯示波形的關鍵。我們可以選擇合適的觸發源，如CH1。同時還需要調整觸發電平，使之與信號的零交叉點對齊。這樣可以確保波形能夠穩定地顯示在屏幕上。

5. 微調波形

通過前面的設置，我們基本上已經能夠在示波器屏幕上看到一個較為標準的正弦波形了。但是為了獲得更加理想的顯示效果，我們還可以進一步微調一些參數。例如，可以微調垂直幅度和水平時基，使波形在屏幕上占據更大的比例。同時還可以調整觸發電平，使波形顯示更加穩定。

通過以上5個步驟，相信大家已經掌握了在泰克示波器上調出標準正弦波形的方法。需要注意的是，實際操作中可能會根據不同的信號源和測量環境，而需要做一些細微的調整。但只要遵循這些基本步驟，相信大家一定能夠輕松地在示波器上觀察到理想的正弦波形。
