頻譜分析儀如何測量放大器非線性失真

在音頻和通信領域中，放大器是基礎性的關鍵元件。放大器的性能直接影響到整個系統的音質和信號傳輸質量。其中，放大器的非線性失真是一個非常重要的性能指標，它會導致嚴重的音頻失真和信號失真。因此，如何準確地測量放大器的非線性失真，一直是業界關注的重點問題。

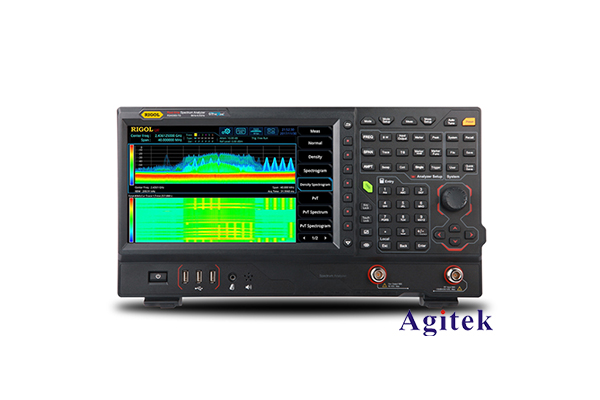

頻譜分析儀作為一種通用的測量儀器，其優異的頻域分析能力使其成為測量放大器非線性失真的首選工具。本文將詳細介紹如何利用頻譜分析儀來測量放大器的非線性失真特性。

一、什么是放大器非線性失真

放大器的理想特性是輸出信號與輸入信號成線性比例關系，即輸出信號完全復制輸入信號，只是幅度放大了。然而，實際上放大器都存在一定程度的非線性失真。

非線性失真的產生主要有以下幾個原因:

1. 管芯特性的非線性:放大器采用的管芯或晶體管本身就存在一定程度的非線性輸入-輸出特性。特別是在信號幅度較大時，管芯會出現飽和和截止效應，導致嚴重的失真。

2. 反饋電路的非線性:放大器通常采用負反饋電路以提高性能，但反饋電路本身也會引入一些非線性因素。

3. 電源電壓的變化:放大器的工作點會受電源電壓的變化而發生偏移，從而產生非線性失真。

4. 部件老化和溫度變化:隨著使用時間的增加，以及工作環境溫度的變化，放大器內部的元件特性也會發生變化，導致失真特性的變化。

上述非線性因素會使放大器的輸出信號出現各種失真成分，主要包括諧波失真、交調失真等。這些失真成分會嚴重影響音質和通信系統的性能。因此，準確測量放大器的非線性失真特性對于優化設計和維護放大器電路非常重要。

二、頻譜分析儀的測量原理

頻譜分析儀是測量放大器非線性失真的首選工具，它利用快速傅里葉變換(FFT)技術，可以對輸入輸出信號進行頻域分析，從而準確測量各種失真成分的幅度和頻率特性。

測量原理如下:

1. 輸入信號準備:首先需要準備一個純正弦波信號作為輸入，該信號的頻率和幅度應涵蓋放大器的工作范圍。

2. 輸入輸出測量:將放大器的輸入端連接到信號源，輸出端連接到頻譜分析儀的輸入端。頻譜分析儀測量放大器的輸出信號頻譜。

3. 失真分析:通過對比輸入信號和輸出信號的頻譜，可以分析出各種失真成分的幅度和頻率分布情況。例如，諧波失真會在諧波頻率處出現峰值;交調失真會在相互調制的頻率處出現峰值。

4. 失真指標計算:根據失真成分的幅度情況，可以計算出常見的失真指標，如總諧波失真(THD)、信噪比(SNR)等。這些指標可以直觀地反映放大器的非線性失真程度。

通過上述測量過程，頻譜分析儀可以全面地分析放大器的非線性失真特性，為優化設計和維護提供依據。

三、頻譜分析儀的測量步驟

下面以一個具體的測量過程為例，詳細介紹如何利用頻譜分析儀測量放大器的非線性失真:

1. 測量準備

- 準備一臺頻譜分析儀，如安捷倫N9000A系列。

- 準備一個純正弦波信號源，如安捷倫33600A。信號源的頻率和幅度應覆蓋放大器的工作范圍。

- 將信號源的輸出端連接到放大器的輸入端，放大器的輸出端連接到頻譜分析儀的輸入端。

2. 頻譜分析

- 在頻譜分析儀上設置合適的測量參數，如中心頻率、掃描帶寬、分辨率帶寬等。

- 啟動測量，觀察放大器輸出信號的頻譜波形。

3. 失真分析

- 識別頻譜中的諧波分量和交調分量。諧波分量會出現在基波頻率的整數倍處，交調分量會出現在兩個信號頻率的和差頻處。

- 測量各失真分量的幅度大小，并計算出總諧波失真(THD)、信噪比(SNR)等指標。THD的計算公式為:

THD = 20log(Vh2 + Vh3 + Vh4 + ... / V1)

其中V1為基波幅度，Vh2、Vh3等為各諧波幅度。

4. 測量結果分析

- 根據測量結果，可以分析放大器的非線性失真特性，并確定其工作狀態是否滿足設計要求。

- 如果失真指標超標，可進一步分析失真的原因，并針對性地優化放大器電路。

通過上述步驟，可以全面地測量并分析放大器的非線性失真特性，為放大器的設計和維護提供重要依據。

四、測量結果分析和應用實例

下面以一個實際應用為例，說明如何利用頻譜分析儀的測量結果來優化放大器的設計:

某音頻功率放大器在設計初期的測試中，發現其在中高功率輸出時存在嚴重的諧波失真。頻譜分析儀的測量結果顯示，在1kHz正弦波輸入時，放大器輸出存在大量的2次諧波和3次諧波成分，總諧波失真達到8%左右。

針對這一問題，設計團隊進行了如下優化措施:

1. 分析失真原因

通過仔細分析放大器電路，發現是由于輸出級管芯的非線性特性所導致。在大信號輸出時，管芯會出現嚴重的飽和和截止效應，從而產生大量的諧波失真。

2. 優化電路設計

為了降低失真，設計團隊對輸出級電路進行了優化。主要措施包括:

- 增加反饋電路的反饋比例，提高負反饋的抑制作用。

- 優化輸出級管芯的偏置電壓，使其工作在更為線性的區域。

- 采用更為先進的管芯技術，如MOSFET或IGBT，以降低非線性失真。

3. 再次測試驗證

經過上述優化后，設計團隊再次利用頻譜分析儀對放大器進行測試。結果顯示，在1kHz 50W輸出功率下，總諧波失真降低至0.5%左右，大大滿足了設計指標。

通過上述實例可以看出，頻譜分析儀的測量結果為放大器設計的優化提供了重要依據。借助頻譜分析儀準確分析放大器的非線性失真特性，設計人員可以找出失真的根源，并有針對性地優化電路設計，最終實現放大器性能的提升。

頻譜分析儀憑借其出色的頻域分析能力，已經成為測量放大器非線性失真的首選工具。通過分析輸入輸出信號的頻譜特性，可以全面地評估放大器的失真情況，為優化設計提供重要依據。本文詳細介紹了利用頻譜分析儀測量放大器非線性失真的原理和步驟，希望對相關從業者有所幫助。
