普源DHO1074示波器如何測量波形失真度？

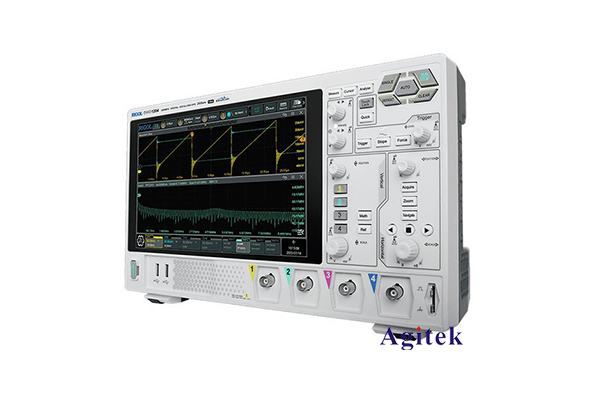

示波器作為電子測量領域中一個重要的工具，在諸多領域都扮演著不可或缺的角色。除了基本的電壓、電流、頻率等常見測量項目外，示波器還可以用來測量波形失真度，這對于信號質量分析和電路調試具有重要意義。本文將以普源DHO1074示波器為例，介紹其如何通過簡單的操作測量波形的失真度。

一、什么是波形失真度

信號在傳輸或放大過程中，由于各種電路元件的非線性特性，會產生各種形式的失真，這就是波形失真。常見的波形失真包括諧波失真、交調失真和相位失真等。

諧波失真是由于非線性電路產生的高次諧波成分而引起的失真。交調失真則是由于兩個或多個頻率成分之間的相互作用而產生的失真。相位失真則是由于信號路徑延遲不均勻而導致的。

這些失真會嚴重影響信號的質量，對下游電路的工作性能造成不利影響。因此對波形失真度的測量對于信號質量分析和電路調試非常重要。

二、普源DHO1074如何測量波形失真度

普源DHO1074示波器內置了多項波形分析功能，其中就包括了對波形失真度的測量。下面以正弦波為例，介紹測量波形失真度的具體步驟:

1. 連接待測信號

將待測信號連接到示波器的輸入通道上。為了獲得準確的測量結果，請確保輸入信號的幅度在示波器的測量范圍內，并調整垂直檔位和時基使波形在屏幕上顯示合適。

2. 打開波形分析菜單

在示波器前面板上找到"分析"按鈕，按下進入分析菜單。在分析菜單中選擇"波形參數"選項卡，然后選擇"諧波失真"。

3. 設置分析參數

在諧波失真分析界面，可以設置一些參數來優化測量結果。比如選擇基波頻率、諧波階數、計算方法(RMS或THD)等。對于正弦波而言，一般選擇計算前5或10階諧波的THD即可。

4. 啟動測量

設置好參數后，點擊"開始"按鈕即可啟動諧波失真的測量。示波器會自動分析輸入信號，計算出各階諧波的幅度比例，并給出總諧波失真度(THD)的結果。

5. 查看測量結果

測量結果會實時顯示在屏幕上。用戶可以觀察THD的數值變化，同時還可以查看各階諧波的具體幅度分布情況，這有助于分析失真的成因。

通過上述步驟，我們就可以快速方便地利用普源DHO1074示波器測量波形的失真度。需要注意的是，為了獲得更加準確的測量結果，用戶還需要注意信號的幅度和頻率是否匹配示波器的量程，并適當調整測量參數。

三、波形失真度測量的應用

波形失真度的測量在很多領域都有廣泛應用，主要體現在以下幾個方面:

1. 功率放大電路調試

在功率放大電路的設計和調試過程中，測量輸出信號的失真度是非常重要的。過高的失真會嚴重影響放大器的性能，因此需要通過調整偏置電路、反饋電路等手段來優化失真特性。

2. 音頻信號品質分析

在音頻放大、錄音等領域，信號失真會直接影響到最終的音質。測量失真度有助于發現問題所在，調整電路參數以提高信號質量。

3. 通信系統性能評估

在通信系統中，信號失真會降低抗干擾能力，影響通信質量。測量發射端和接收端的失真度有助于評估系統性能，找出問題所在。

4. 電源設計優化

開關電源等電力電子設備在工作過程中也會產生一定程度的波形失真。測量失真度有助于優化電源設計，降低失真水平，提高電源性能。

總之，波形失真度的測量是一個十分實用的功能，普源DHO1074示波器提供的這項功能可以有效幫助用戶分析和優化各類電子電路的性能。通過簡單的操作步驟，用戶就可以快速獲得準確的失真度測量結果，為后續的電路調試和性能優化提供有價值的依據。
