泰克 MDO32 示波器如何測量直流電壓波形?

泰克 MDO32 是一款功能強大的混合域示波器，不僅可以測量電壓和電流等模擬信號，還可以捕獲和分析數字信號。在測量直流電壓波形時，MDO32 提供了多種測量功能和設置選項，助力用戶快速準確地獲取所需的測量數據。本文將詳細介紹如何使用 MDO32 測量直流電壓波形，包括設置測量參數、使用游標和自動測量功能，以及分析測量結果等步驟，并給出具體操作示例，幫助讀者掌握該過程。

1. 簡介

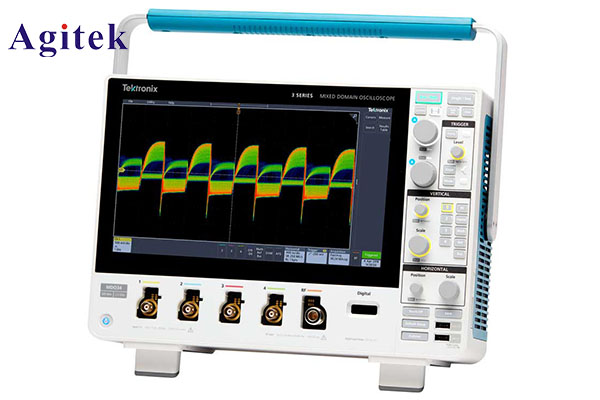

泰克 MDO32 是一款 3 合 1 的混合域示波器，集成了示波器、頻譜分析儀和邏輯分析儀于一身。其出色的模擬和數字測量性能，以及豐富的分析功能，為電子工程師提供了強大的調試和分析工具。在直流電壓測量方面，MDO32 能夠準確捕獲和顯示直流電壓波形，并提供多種測量參數設置選項，滿足不同測量需求。下面我們就來詳細了解一下 MDO32 如何測量直流電壓波形。

2. 設置測量參數

 垂直設置

首先需要設置 MDO32 的垂直檔位和耦合方式。垂直檔位決定了輸入信號的顯示范圍，可根據待測信號的幅值大小進行調整，以獲得最佳的顯示效果。MDO32 提供 10 mV/div 到 1 kV/div 的垂直檔位選擇。此外，還需要將輸入通道的耦合方式設置為 DC 耦合，才能準確測量直流電壓波形。

 水平設置

水平設置主要包括時基和采樣率兩個參數。時基決定了波形在水平方向上的時間刻度，可根據待測信號的周期特性進行調整，以獲得合適的顯示效果。MDO32 提供 500 ps/div 到 1 ks/div 的時基選擇。采樣率決定了波形采樣點的密度，通常情況下采樣率越高，波形顯示越精細。MDO32 的采樣率可達 2.5 GS/s。

 觸發設置

觸發設置決定了示波器 捕獲波形的時間點。對于直流電壓波形測量，可將觸發源設置為輸入通道，觸發耦合方式設置為 DC ，觸發模式選擇為自動或正常模式。這樣可確保該示波器 能夠穩定地捕獲直流電壓波形。

 其他設置

除了上述基本設置，該示波器 還提供了豐富的測量功能和輔助功能，可根據測量需求進行進一步設置。例如，可開啟游標功能測量波形特定點的電壓值，或使用自動測量功能獲取波形的各種統計參數。同時，該示波器 還支持波形數學運算，可對捕獲的直流電壓波形進行各種數學分析。

3. 測量直流電壓波形

下面我們以一個實際測量為例，演示如何使用 MDO32 測量直流電壓波形。

假設待測信號是一個直流電壓波形，幅值在 5 V 左右。首先，將輸入信號連接到 MDO32 的通道 1，然后進行如下設置：

垂直設置：

通道 1 垂直檔位：10 V/div

通道 1 耦合方式：DC

水平設置：

時基：500 ms/div

采樣率：2.5 GS/s

觸發設置：

觸發源：CH1

觸發耦合：DC

觸發模式：自動

在完成以上設置后，MDO32 就能穩定地捕獲并顯示直流電壓波形。此時，我們可以使用游標功能測量波形的電壓值，如測量波形的最大值和最小值。同時，也可以使用自動測量功能獲取波形的平均值、RMS 值等統計參數。

此外，MDO32 還支持波形數學運算功能，可對捕獲的直流電壓波形執行加、減、乘、除等數學運算，并顯示運算結果波形。這對于分析直流電壓波形中的細節信息非常有幫助。

4. 測量結果分析

通過上述測量步驟，我們獲得了待測直流電壓波形的相關數據，包括波形圖像、電壓值、統計參數等。接下來，我們可以對這些測量結果進行進一步分析，以了解直流電壓波形的特性。

例如，我們可以觀察波形圖像，判斷直流電壓是否存在紋波或干擾等異常情況。同時，結合測量的統計參數，如平均值、峰-峰值等，可以評估直流電壓的穩定性和質量。如果發現問題，可以進一步調試和優化相關電路，以確保直流電壓滿足設計要求。

此外，MDO32 的波形數學運算功能也能為我們的分析提供幫助。例如，我們可以使用積分運算得到直流電壓的功率波形，進而分析電路的功耗情況。又或者，使用微分運算可以獲得直流電壓的瞬時變化率，有助于我們理解電路的動態特性。

總之，通過合理利用 MDO32 的各項功能，我們可以全面地測量和分析直流電壓波形，為電路設計和調試提供有價值的數據支持。

泰克 MDO32 混合域示波器憑借其出色的模擬和數字測量性能，為電子工程師提供了強大的測試和分析工具。在測量直流電壓波形方面，MDO32 具備靈活的參數設置選項，以及豐富的測量功能和數據分析能力，有助于用戶高效、準確地獲取所需的測量數據，并對測量結果進行深入分析。通過本文的詳細介紹，相信讀者已經掌握了使用 MDO32 測量直流電壓波形的全流程操作方法，為后續的電路設計和調試工作提供了有力支持。
