信號發生器輸出方波的方法

1. 信號發生器基本原理

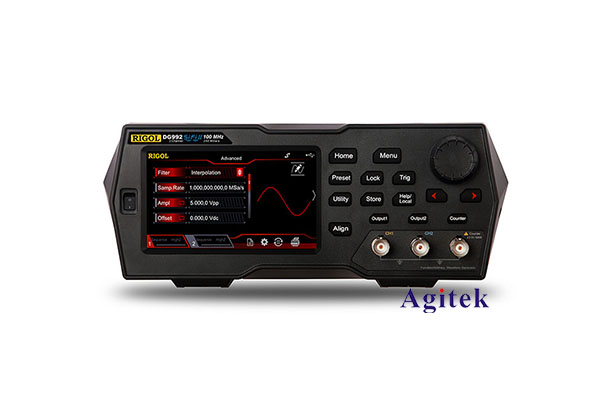

信號發生器是一種常用的電子測量儀器，它能夠產生各種形式的電信號，如正弦波、方波、三角波等。這些電信號可以用于測試和調試電子電路，也可以用作驅動電路的輸入信號。

信號發生器的工作原理主要是利用振蕩電路來產生所需的電信號。振蕩電路由一個反饋回路和一個增益放大器組成。在反饋回路中，通過調節電路參數，可以控制振蕩的頻率和波形。例如，在生成方波信號時，可以使用方波振蕩電路。

2. 方波信號的特點

方波是一種矩形波，它由兩個電平(高電平和低電平)交替組成。方波信號具有以下特點:

(1) 上升沿和下降沿非常陡峭，呈現出方形波形。

(2) 周期內高電平和低電平的時間相等，占空比為50%。

(3) 方波信號包含大量的奇次諧波，因此方波信號的頻譜很寬，含有豐富的高頻分量。

(4) 方波信號適用于數字電路，可用作時鐘信號、觸發信號等。

3. 信號發生器輸出方波的實現方法

常見的實現方法有以下幾種:

(1) 利用運算放大器構建方波振蕩電路

在運算放大器反饋回路中加入RC網絡，可以實現方波振蕩。通過調節RC參數，可以控制方波的頻率和占空比。這種方法簡單易實現，但頻率穩定性和方波質量較差。

(2) 使用555定時器IC產生方波

555定時器是一種專門用于產生方波信號的集成電路。通過外接RC元件，可以輕松地生成方波信號，頻率范圍也較廣。555方波發生器電路結構簡單，性能穩定，是常用的方波信號源。

(3) 采用數字邏輯電路產生方波

利用翻轉觸發器、分頻電路等數字邏輯電路，可以生成所需的方波信號。這種方法靈活性強，可以產生各種復雜的方波信號，如脈沖序列、方波調制等。但需要更多的電路組件，結構相對復雜。

(4) 使用微控制器編程產生方波

微控制器具有強大的數字信號處理能力，可以編程產生各種復雜的方波信號。通過定時器、PWM模塊等功能，可以精確控制方波的頻率、占空比等參數。這種方法靈活性強，適用于需要頻繁調整方波特性的場合。

4. 實際應用中的注意事項

在使用信號發生器輸出方波時，還需要注意以下幾點:

(1) 方波的頻率范圍要滿足實際需求。不同應用場合對方波頻率有不同要求，需要選擇合適的信號發生器。

(2) 注意控制方波的占空比。在某些應用中，要求方波的高電平和低電平時間精確等長，占空比為50%。

(3) 考慮方波信號的諧波特性。方波含有大量高次諧波，可能會引起電路中的高頻干擾，需要采取濾波等措施。

(4) 選擇合適的輸出阻抗和電平幅度。不同電路對方波信號的輸入要求也不同，需要根據實際情況進行匹配。

(5) 注意方波信號的上升/下降邊沿特性。陡峭的邊沿有利于數字電路的正常工作。

總之，信號發生器輸出方波信號的方法有多種，設計時需要根據實際應用需求進行選擇和優化，以確保方波信號能夠滿足電路的各項指標要求。
