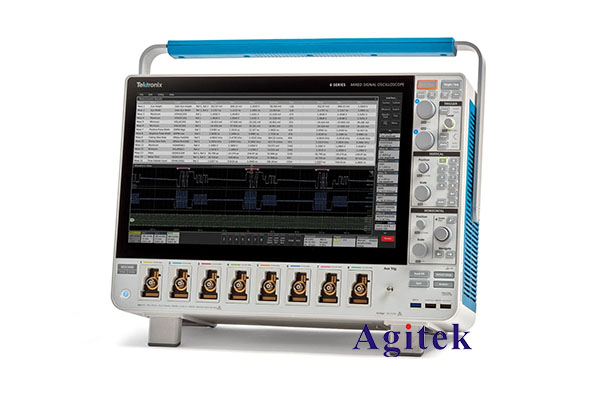

泰克MSO66B混合信號示波器抓取輸出功率的方法

近年來，功率分析在電子設備設計中扮演著越來越重要的角色。作為一款高性能的混合信號示波器，泰克MSO66B為用戶提供了多種功能強大的功率測量功能，可幫助工程師快速高效地分析電路的輸出功率特性。本文將介紹如何利用泰克MSO66B示波器測量電路的輸出功率。

一、電源輸出功率測量

測量電源輸出功率是最基本的功率測量需求。對于直流電源而言，可以使用示波器的電壓和電流測量功能，通過測量電壓和電流的乘積來計算輸出功率。操作步驟如下:

1. 將示波器通道1連接至電源輸出電壓，通道2連接至電源輸出電流檢測端。

2. 打開示波器的自動測量功能，選擇"功率"測量項，即可同時顯示電壓、電流和功率波形。

3. 根據需要調整電壓和電流波形的垂直檔位和水平時基，以優化波形顯示效果。

4. 示波器會自動計算并顯示平均功率、峰值功率等關鍵功率參數。

二、開關電源輸出功率測量

對于開關電源而言，其輸出功率的測量需要更加精細的處理。MSO66B示波器支持多種特殊功能，可大大簡化開關電源功率測量的操作。

1. 使用示波器的電壓和電流探頭，分別測量開關電源的輸出電壓和輸出電流波形。

2. 打開示波器的"開關電源分析"功能，即可自動測量開關電源的導通損耗、開關損耗、總功率損耗等關鍵參數。

3. 示波器會根據電壓電流波形自動計算各損耗參數，并以數值和波形的形式直觀顯示。

4. 用戶可根據測量結果調整開關電源的工作參數，如開關頻率、占空比等，優化電源的功率轉換效率。

三、功率因數測量

功率因數是交流電路中一個重要的特性參數，反映了有功功率和視在功率之間的關系。MSO66B示波器支持直接測量功率因數，操作步驟如下:

1. 將電壓探頭連接至交流電源的輸入端，電流探頭連接至負載。

2. 打開示波器的"功率分析"功能，選擇"功率因數"測量項。

3. 示波器會自動計算并顯示功率因數數值，同時還會顯示電壓、電流、有功功率、視在功率等相關參數。

4. 通過觀察功率因數的變化，用戶可了解負載特性對電路功率因數的影響，并采取補償措施改善功率因數。

四、諧波分析

高次諧波的存在會嚴重影響電網的功率質量，MSO66B示波器內置了強大的諧波分析功能，可幫助用戶快速分析電路的諧波特性。

1. 將電壓探頭連接至交流電源輸入，電流探頭連接至負載。

2. 打開示波器的"諧波分析"功能，即可顯示電壓電流的諧波頻譜圖。

3. 示波器會自動計算各次諧波的幅值和相位，并給出總諧波失真(THD)等關鍵參數。

4. 用戶可根據分析結果調整電路濾波電路，降低諧波含量，提高電網功率質量。

綜上所述，泰克MSO66B混合信號示波器憑借其強大的功率測量功能，能夠幫助工程師全面分析電路的功率特性，為電源、功率電子等領域的設計與調試提供有力支持。
