普源MSO4024示波器如何使用特定脈沖作為觸發？

示波器作為電子測量領域中的重要工具之一，其測量和分析信號的功能廣泛應用于各種電子產品的研發和維修中。作為普源MSO4024型示波器，其除了具有基本的示波器測量功能外，還擁有多種高級觸發功能，可以更好地滿足用戶對復雜信號分析的需求。其中，使用特定脈沖作為觸發源就是一個很好的例子。

一、脈沖觸發的工作原理

脈沖觸發是示波器中常見的一種高級觸發方式，通過檢測輸入信號中特定形狀的脈沖信號來觸發示波器的采集和顯示。相比于簡單的電平觸發，脈沖觸發可以更精確地捕捉感興趣的信號事件，避免因干擾信號而導致測量結果出現偏差。

脈沖觸發的工作原理如下:示波器會先檢測輸入信號的脈沖寬度，當脈沖寬度符合預設條件時，如大于、小于或等于某一時間值，示波器就會觸發采集和顯示波形。通過設置不同的脈沖寬度條件，用戶可以靈活地捕獲感興趣的信號事件。

二、在MSO4024中使用脈沖觸發

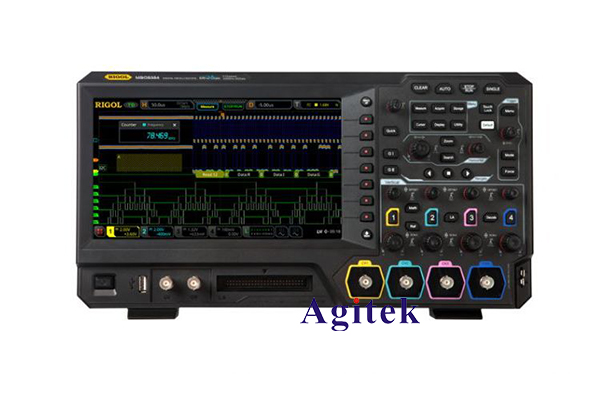

下面我們以普源MSO4024示波器為例，介紹如何使用特定脈沖作為觸發源:

1. 連接待測信號

首先，將待測信號連接到示波器的輸入通道。以下面的電路為例，我們希望捕獲電路中的脈沖信號。

2. 進入脈沖觸發設置

按下示波器前面板上的"Trigger Menu"按鈕，進入觸發設置界面。在"Type"選項中選擇"Pulse"。

3. 設置脈沖寬度條件

在脈沖觸發設置中，可以通過"Pulse Width"選項來配置觸發的脈沖寬度條件。例如，我們可以設置"Pulse Width"為"Greater Than 1.0000ms"，表示當輸入信號的脈沖寬度大于1ms時，示波器會觸發采集和顯示波形。

4. 設置觸發電平和斜率

除了脈沖寬度條件，我們還需要設置觸發電平和觸發斜率。通過"Level"選項可以調整觸發電平，通過"Slope"選項可以選擇上升沿或下降沿作為觸發條件。

5. 微調觸發設置

有時，為了更精確地捕獲感興趣的信號，我們還需要微調觸發設置。MSO4024提供了豐富的觸發設置選項，如"Holdoff"、"Noise Reject"等，可以幫助用戶優化觸發條件，提高測量準確性。

6. 觀察波形

完成以上設置后，示波器就會根據脈沖觸發條件采集和顯示輸入信號的波形。用戶可以觀察波形的各項參數，如幅值、頻率、占空比等，進一步分析電路的工作狀態。

通過上述步驟，我們就可以利用MSO4024示波器的脈沖觸發功能，捕獲電路中特定的脈沖信號。這種方法不僅可以應用于電源、功率電子等領域，在數字電路、通信系統等測試中也非常實用。

三、脈沖觸發應用舉例

下面我們舉幾個實際應用的例子，進一步說明脈沖觸發在示波器測量中的價值:

1. 電源轉換電路測試

在開關電源、逆變器等電源轉換電路中，常常會出現各種開關脈沖信號。使用脈沖觸發可以精準地捕獲這些關鍵脈沖，分析開關管的驅動波形，進而評估電路的工作狀態和效率。

2. 數字電路信號監測

數字電路中常見的時鐘信號、數據信號等，往往具有明確的脈沖特征。利用脈沖觸發，可以有選擇地捕獲這些關鍵信號，排查數字電路中的故障。

3. 通信協議分析

在通信系統中，各種數字協議都包含豐富的脈沖信號，如數據幀同步信號、握手信號等。通過脈沖觸發，可以對這些協議信號進行深入分析，診斷通信系統的運行狀態。

綜上所述，MSO4024示波器的脈沖觸發功能為用戶提供了一種靈活、精準的信號捕獲方式，在電子產品的研發、維修等領域都有廣泛的應用價值。掌握好這一技能，有助于提高示波器使用的效率和測量結果的準確性。
