如何使用泰克MSO4102B數字示波器測量瞬時電流？

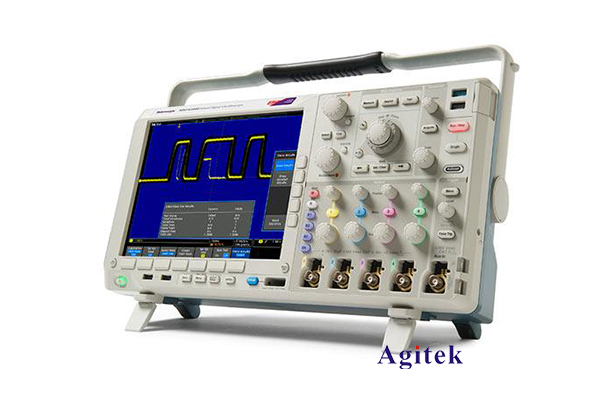

泰克MSO4102B是一款功能強大的數字存儲示波器，廣泛應用于電子電路的測量和分析領域。在很多電路測試中，我們需要準確測量瞬時電流，以了解電路的工作狀態并進行故障診斷。本文將介紹如何利用MSO4102B示波器測量瞬時電流的具體步驟。

1. 測量原理

測量電流的常見方法是采用電流探頭，將其串聯在被測電路中。電流探頭內部包含精密的電流傳感器，能夠準確采集電流波形并將其轉換為電壓信號輸出。MSO4102B示波器具有多通道輸入，可以直接接收電流探頭的輸出信號，從而顯示并分析電流波形。

2. 硬件準備

1) 電流探頭：根據被測電路的電流范圍選擇合適型號的電流探頭，如泰克A6302或A6303等。電流探頭通常采用鉗形結構，可夾在導線或元器件引線上進行測量。

2) 示波器：泰克MSO4102B數字示波器，具有100MHz帶寬、1GSa/s采樣率等性能參數。

3) 測試線纜：將電流探頭連接到示波器通道輸入端。

3. 測量步驟

1) 將電流探頭夾在被測電路的導線或元器件引線上，確保電流探頭方向正確。

2) 打開示波器電源，選擇合適的電流探頭通道。

3) 根據預估的電流范圍，選擇合適的電流探頭量程。通常可先選擇較大的量程，然后逐步調小至合適的范圍。

4) 調整示波器的時基和電壓檔位，使波形清晰地顯示在屏幕上。

5) 根據需要，可以設置觸發條件，例如當電流超過某一閾值時觸發采集。

6) 使用示波器的光標功能測量電流波形的峰值、平均值、RMS值等參數。

7) 如果需要保存數據，可以將波形數據導出到U盤或PC進行后續分析。

4. 測量示例

下面以一個典型的開關電源電路為例，演示如何使用MSO4102B示波器測量瞬時電流波形。

在開關電源的一次側電路中，電感線圈的電流存在較大的瞬時變化。我們使用泰克A6302電流探頭夾在電感線圈上，連接到MSO4102B示波器的通道1輸入。示波器設置時基為2μs/div，垂直檔位為500mA/div。

從波形圖中可以觀察到，開關管在導通和關斷時，電感電流存在明顯的尖峰。電流峰值約為2.2A，RMS值約為1A。這些參數對于分析開關電源的工作狀態和設計優化非常重要。

5. 注意事項

1) 選擇合適量程的電流探頭，避免過載或測量范圍過小。

2) 正確連接電流探頭，確保電流方向與示波器通道設置一致。

3) 適當調整示波器的時基和電壓檔位，使波形在屏幕上清晰顯示。

4) 根據需要設置觸發條件，以捕獲感興趣的瞬時電流波形。

5) 注意電路安全，避免觸電或短路等危險情況。

本文詳細介紹了如何使用泰克MSO4102B數字示波器測量電路中的瞬時電流波形。通過合理的硬件連接和示波器設置，可以快速準確地獲取所需的電流數據，為電路分析和故障診斷提供有價值的信息。希望本文對您的測量工作有所幫助。
