如何使用E5061B矢量網絡分析儀進行信號分析測試？

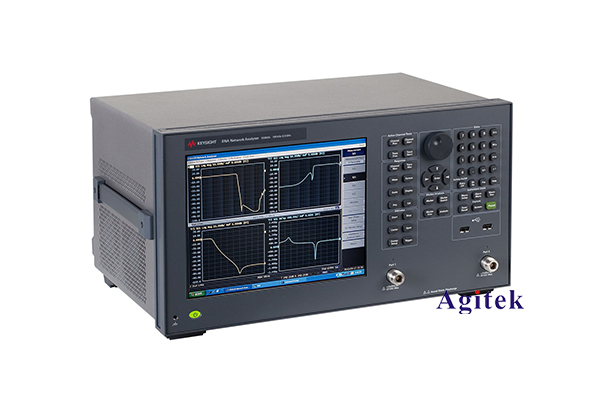

E5061B矢量網絡分析儀是一款功能強大的儀器，廣泛應用于射頻和微波領域的信號分析和測試。本文將為您介紹如何使用E5061B矢量網絡分析儀進行信號分析和測試的詳細步驟。

首先，我們需要連接E5061B矢量網絡分析儀。將功放或被測設備的輸入端和輸出端分別連接到矢量網絡分析儀的端口。確保連接牢固，并使用適當的連接線和適配器。

接下來，打開E5061B矢量網絡分析儀，等待系統啟動完畢。在儀器主界面上，我們可以看到各種功能按鈕和參數設置選項。

在進行信號分析之前，我們需要進行校準。點擊主界面上的“校準”按鈕，選擇適當的校準類型，如開路、短路和負載校準。按照屏幕提示進行校準步驟，確保校準過程準確完成。

接著，我們可以選擇測試模式。在主界面上選擇“測試”按鈕，選擇適當的測試模式，如S參數測試、功率測試等。根據需要設置測試頻率范圍、功率范圍等參數。

進行信號分析時，我們可以通過矢量網絡分析儀顯示的圖表來查看信號的各種參數。例如，通過S參數圖表可以了解信號的傳輸和反射特性，通過功率圖表可以查看功率輸出情況等。

在分析結果時，我們可以進行數據處理和曲線擬合。E5061B矢量網絡分析儀提供了豐富的數據處理功能，如曲線擬合、數據導出等。通過這些功能，我們可以更好地分析信號的特性并做出相應的判斷。

最后，根據測試結果進行調整和優化。根據信號分析的結果，我們可以評估設備的性能是否符合要求，并進行相應的調整和優化。通過不斷測試和優化，可以提高設備的性能和可靠性。

總的來說，E5061B矢量網絡分析儀是一款功能強大的儀器，可以幫助我們進行信號分析和測試。通過合理的連接、校準、測試和數據處理，我們可以充分利用這款儀器進行精準的信號分析和優化。希望本文對您使用E5061B矢量網絡分析儀有所幫助！
