泰克TBS1104示波器怎么測量市電？

一、泰克TBS1104示波器簡介

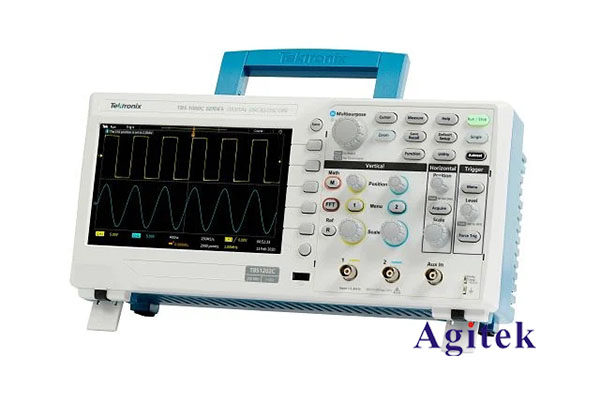

泰克TBS1104是一款性能出色的數字存儲示波器，具有4個獨立輸入通道，最高帶寬為100MHz，最高采樣率為1GS/s。作為一款專業級別的示波器，TBS1104擁有多種強大的測量和分析功能，可以廣泛應用于電子電路設計、維修、教學等領域。

二、使用TBS1104測量市電

1. 硬件連接

要測量市電，首先需要將示波器的輸入探頭接入電源插座。由于市電電壓較高，一般不建議直接接觸電源端子，而是通過電源信號隔離裝置進行連接。

常見的隔離方式有：

(1) 使用電壓探頭：可將探頭的接地端連接到電源插座的地線，測量端直接接入火線或零線。

(2) 使用電流探頭：將電流探頭夾在火線或零線上即可測量電流。

(3) 使用變壓器隔離：使用220V/12V或24V的變壓器將市電電壓降低，再將示波器接入變壓器的低壓端進行測量。

2. 示波器設置

將示波器輸入通道切換至要測量的市電通道，并設置合適的時間基準和幅度刻度。對于220V交流電，建議將垂直刻度設置為50V/div左右，時間刻度設置為5ms/div左右，以便清晰觀察波形。

3. 觀察波形

開啟示波器后，即可在屏幕上觀察到市電的交流波形。通過觀察波形的幅值、周期、失真等特性，可以對市電質量進行初步分析。

(1) 波形幅值：一般正弦波峰值應在310V左右，有效值為220V。如果波形幅值偏高或偏低，可能存在電壓異常。

(2) 波形周期：對于50Hz市電而言，波形周期應為20ms。如果周期不穩定，可能存在頻率波動。

(3) 波形失真：理想正弦波應十分平滑，如果出現尖峰或其他畸變，可能存在諧波干擾或其他電源質量問題。

4. 測量參數

除了觀察波形外，TBS1104還可以對市電進行多項參數測量，包括：

(1) 電壓：峰值電壓、有效電壓、最大電壓等。

(2) 電流：峰值電流、有效電流、最大電流等。

(3) 功率：有功功率、無功功率、視在功率等。

(4) 功率因數：反映電網用電效率的重要指標。

(5) 諧波分析：測量各次諧波含量，分析電網電能質量。

通過這些測量結果，可以全面了解市電的工作狀態，為電力質量維護提供依據。

三、測量注意事項

1. 安全防護

在測量市電時，一定要注意安全防護。除了使用隔離裝置外，操作人員還應戴絕緣手套、站在絕緣墊上，并遠離帶電體，以免觸電。

2. 波形解讀

市電波形可能出現各種畸變，需要結合電網運行狀況及設備特性進行分析。如果出現異常，應及時尋找原因，并采取相應措

的措施。

3. 數據采集

TBS1104可將測量數據保存到U盤或內部存儲器中，便于后期分析和報告。可以根據實際需求設置合理的采樣率和記錄長度，全面記錄市電狀況。

泰克TBS1104示波器憑借其專業性能和豐富功能，為市電測量提供了可靠的測試手段。通過觀察波形特性和測量電氣參數，用戶可全面了解市電質量，為電網維護、設備保護等工作提供決策支持。只要掌握正確的測量方法，充分發揮示波器的性能優勢，必能取得滿意的測量結果。
