矢量網絡分析儀測量放大器噪聲系數的方法

在許多電子系統中，放大器的性能都是非常重要的。噪聲系數是衡量放大器性能的關鍵參數之一，它反映了放大器引入的噪聲對信號的影響程度。準確測量放大器的噪聲系數對于優化系統性能非常關鍵。傳統的噪聲系數測量方法存在一些局限性，而矢量網絡分析儀(VNA)提供了一種更加便捷、可靠的測量方法。本文將詳細介紹如何利用矢量網絡分析儀測量放大器的噪聲系數。

一、放大器噪聲系數的定義

噪聲系數(Noise Figure，NF)是用來描述放大器自身引入噪聲的性能指標。它定義為輸入信號信噪比與輸出信號信噪比之比，即:

NF = (S/N)in / (S/N)out

其中，(S/N)in和(S/N)out分別代表放大器輸入和輸出的信噪比。噪聲系數越小，表示放大器引入的噪聲越小，性能越好。理想情況下，噪聲系數應該接近于1，即0dB。

二、傳統的噪聲系數測量方法

傳統的噪聲系數測量方法主要有兩種:Y因子法和噪聲測量接收機法。

1. Y因子法

Y因子法是利用熱噪聲源和功率測量儀來測量噪聲系數。該方法需要準備兩種噪聲源，一種為室溫下的噪聲源，另一種為低溫下的噪聲源。通過測量放大器在這兩種噪聲源下的輸出功率，可以計算出噪聲系數。Y因子法操作相對簡單，但需要額外的噪聲源和功率測量儀，測量過程較為復雜。

2. 噪聲測量接收機法

噪聲測量接收機法利用專門設計的噪聲測量接收機來測量噪聲系數。該接收機內部包含了噪聲源、功率檢波器等模塊。通過在放大器輸入端連接噪聲源，測量放大器輸出功率的變化，即可計算出噪聲系數。這種方法相比Y因子法更加簡便，但需要專門的測量設備，成本較高。

上述兩種方法都需要額外的測量設備，測量過程較為復雜。隨著技術的發展，利用矢量網絡分析儀(VNA)測量噪聲系數的方法逐漸成為主流。

三、利用矢量網絡分析儀測量放大器噪聲系數

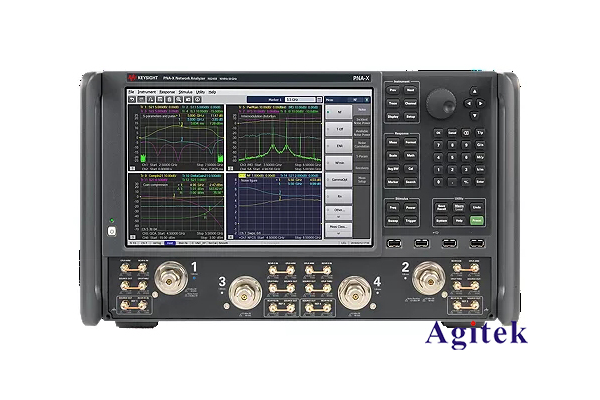

矢量網絡分析儀是一種廣泛應用于射頻和微波領域的測量儀器，它不僅可以測量常規的S參數，還可以用于噪聲系數的測量。VNA測量噪聲系數的基本原理如下:

1. 噪聲系數的定義

根據噪聲系數的定義公式，我們可以看到它與放大器的S參數有關。具體地，噪聲系數可以表示為:

NF = Fmin + (Rn/Gs) * [(Ys-Yopt)^2 / 4*Re(Yopt)]

其中，Fmin為最小噪聲系數，Rn為噪聲阻抗，Gs為源導納，Ys為源導納，Yopt為最優導納。這些參數都可以通過VNA的測量獲得。

2. 矢量網絡分析儀測量流程

利用矢量網絡分析儀測量噪聲系數的一般流程如下:

(1) 采集待測放大器的S參數，包括S11、S21、S12和S22。

(2) 測量放大器的噪聲參數，包括Fmin、Rn和Yopt。這需要在VNA上連接一個噪聲源，并進行專門的測量。

(3) 將上述測量結果代入噪聲系數公式，即可計算出放大器的噪聲系數。

3. 測量精度分析

VNA測量噪聲系數的優勢在于，它可以在單一測試平臺上完成所有必要的測量，大大簡化了測量過程。同時，VNA通常具有較高的測量精度，可以獲得準確的噪聲參數。但VNA測量噪聲系數的精度，仍然受到一些因素的影響，如噪聲源的精度、測量環境的穩定性等。因此在實際應用中，還需要進一步優化測量環境和方法，以確保測量結果的準確性。

四、應用實例

以一個典型的放大器為例，介紹利用VNA測量其噪聲系數的具體步驟:

1. 采集S參數

首先，將待測放大器連接到VNA的端口1和端口2上，測量并記錄其S參數，包括S11、S21、S12和S22。

2. 測量噪聲參數

在VNA上連接一個噪聲源，通過專門的噪聲參數測量功能，測量出放大器的Fmin、Rn和Yopt三個噪聲參數。

3. 計算噪聲系數

將前面測得的S參數和噪聲參數代入噪聲系數公式，即可計算出該放大器的噪聲系數。

通過這種方法，我們可以快速、準確地獲得放大器的噪聲性能指標，為后續的電路設計和優化提供重要依據。

矢量網絡分析儀為測量放大器噪聲系數提供了一種便捷、可靠的方法。相比傳統的測量方法，矢量網絡分析儀測量過程更加簡單，同時可以獲得更加準確的測量結果。隨著VNA技術的不斷進步，其在噪聲系數測量領域的應用必將日益廣泛。
