頻譜分析儀測試三角波調頻

一、三角波的調頻特性

三角波是一種重要的波形，其特點是電壓隨時間呈線性上升和下降。在電子電路中，三角波廣泛用于各種用途，如信號發生電路、時間基準電路、模擬-數字轉換等。

在頻譜分析中，三角波調頻的特性是一個非常值得研究的話題。三角波調頻的時域波形表現為信號頻率隨時間呈線性變化，這種特性使得三角波能夠產生很寬的頻帶。我們可以利用頻譜分析儀對三角波調頻信號進行測試，觀察其頻譜特性。

二、頻譜分析儀測試三角波調頻

1. 測試環境搭建

要測試三角波調頻信號，需要具備以下硬件設備:

(1) 信號發生器:用于產生三角波調頻信號。

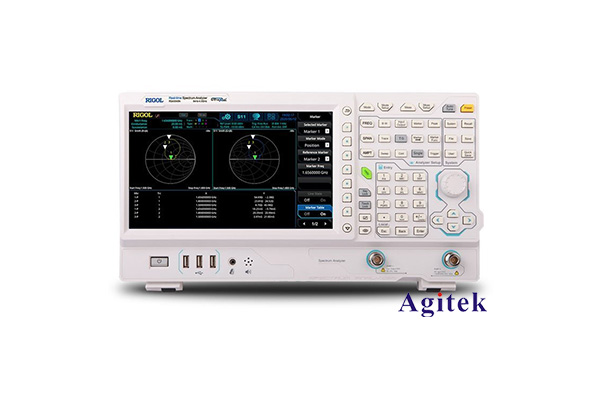

(2) 頻譜分析儀:用于分析三角波調頻信號的頻譜特性。

(3) 連接線:用于將信號發生器的輸出連接到頻譜分析儀的輸入。

2. 測試步驟

(1) 設置信號發生器輸出三角波調頻信號?？梢栽O置以下參數:

   - 載波頻率:選擇一個合適的載波頻率，如1 MHz。

   - 調制頻率:選擇一個合適的調制頻率，如10 kHz。

   - 調制深度:選擇一個合適的調制深度，如±50 kHz。

(2) 將信號發生器的輸出連接到頻譜分析儀的輸入端。

(3) 在頻譜分析儀上進行以下設置:

   - 中心頻率:設置為載波頻率，即1 MHz。

   - 掃描寬度:根據調制深度設置一個合適的掃描寬度，如100 kHz。

   - 分辨率帶寬(RBW):設置為一個較小的值，如1 kHz，以獲得較高的頻譜分辨率。

   - 視頻帶寬(VBW):設置為RBW的3~10倍，以平滑頻譜曲線。

(4) 啟動頻譜分析儀的掃描，觀察三角波調頻信號的頻譜特性。

3. 頻譜分析結果

在頻譜分析儀的顯示屏上，我們可以觀察到三角波調頻信號的頻譜特征:

(1) 中心頻率為1 MHz，即載波頻率。

(2) 兩側各有一組對稱的邊帶，邊帶頻率間隔為調制頻率10 kHz。

(3) 邊帶的幅度隨著頻率偏移而逐漸降低，形成一個"鐘形"的頻譜曲線。這是由于三角波的調頻特性決定的。

(4) 頻譜曲線的寬度大約為100 kHz，與設置的調制深度±50 kHz相符。

通過頻譜分析，我們可以準確地測量出三角波調頻信號的載波頻率、調制頻率和調制深度等參數。這對于電子電路設計、信號分析等領域都有重要應用價值。

三、頻譜分析結果的分析

1. 三角波調頻的頻譜特性

三角波調頻的頻譜特性可以通過傅里葉級數分析來解釋。三角波的時域波形可以表示為:

U(t) = Um * (2/π) * (sin(ωct) + 1/3 * sin(3ωct) + 1/5 * sin(5ωct) + ...)

其中，Um為三角波的峰值幅度，ωc為載波角頻率。

從上式可以看出，三角波信號的頻譜由無窮多個正弦波組成，頻率為奇數倍的載波頻率。每個分量的幅度隨著次數的增加而逐漸減小。

當三角波進行調頻時

每個頻譜分量的頻率都會隨時間線性變化，從而形成一組對稱的邊帶。邊帶的頻率間隔即為調制頻率，幅度隨著頻率偏移而逐漸降低。

2. 調制深度對頻譜的影響

調制深度越大，三角波調頻信號的頻譜越寬。這是因為:

(1) 調制深度增大，意味著頻率偏移范圍擴大，頻譜分布也越寬。

(2) 隨著調制深度的增加，各頻譜分量的幅度也會隨之變化，整體頻譜曲線的形狀也會發生變化。

因此，通過觀察三角波調頻信號的頻譜特性，我們不僅可以提取出載波頻率、調制頻率等參數，還可以評估調制深度的大小。這在很多應用場合都非常有用。

頻譜分析儀是研究三角波調頻信號特性的重要工具。通過對三角波調頻信號的頻譜分析，我們可以全面了解其頻域特性，為電子電路設計、信號分析等提供有價值的信息。本文詳細介紹了使用頻譜分析儀測試三角波調頻信號的方法和結果分析，希望對讀者有所幫助。
