泰克示波器MDO3014按鍵詳解

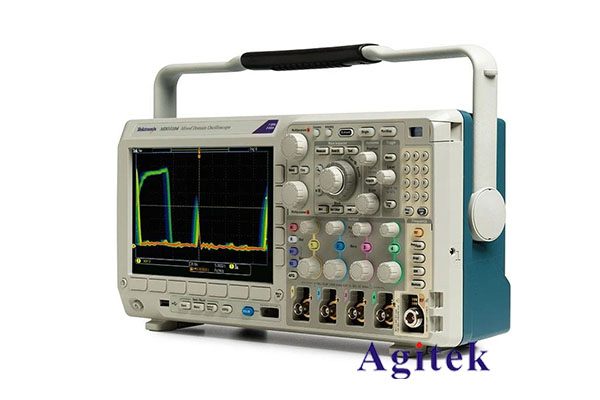

MDO3014是泰克公司推出的一款性價比較高的示波器型號，能夠滿足大多數日常工程師或者電子愛好者的使用需求。該型號擁有14GHz的帶寬，4個模擬通道，1個數字通道，以及多種分析功能，是一款非常實用的測量儀器。下面我們來詳細了解一下MDO3014的各個功能按鍵及其使用方法。

1. 電源按鍵

電源按鍵位于示波器的左上角，用于開啟或關閉示波器的電源。當按下電源按鍵時，示波器會進行自檢并加載相關配置，幾秒鐘后即可進入正常工作狀態。

2. 垂直控制區

垂直控制區位于示波器面板的左側，主要包括以下幾個功能按鍵：

(1) CH1/CH2/CH3/CH4按鍵

這四個按鍵對應示波器的四個模擬輸入通道，點擊相應的按鍵即可選擇該通道，并在屏幕上顯示該通道的波形。選中某個通道后，可以使用旁邊的垂直刻度旋鈕調節該通道的垂直靈敏度，以及觸發電平。

(2) MATH按鍵

該按鍵用于打開數學運算功能，可以對選中的通道進行加、減、乘、除等運算，并顯示運算結果的波形。

(3) REF按鍵

REF按鍵用于調用示波器的參考通道，可以將保存的參考波形疊加在當前通道的波形上進行對比分析。

(4) DIGITAL按鍵

DIGITAL按鍵用于打開數字通道，當連接邏輯探頭時，可以在屏幕上顯示數字信號的波形。

3. 水平控制區

水平控制區位于示波器面板的上方，主要包括以下幾個功能按鍵：

(1) MAIN/ZOOM按鍵

MAIN/ZOOM按鍵用于切換示波器的顯示模式，在常規波形顯示模式和放大顯示模式之間切換。

(2) POSITION/SCALE旋鈕

POSITION旋鈕用于調節波形的水平位置，SCALE旋鈕用于調節波形的水平時基。

(3) DELAY按鍵

DELAY按鍵用于打開延遲掃描功能，可以對波形進行延遲放大觀察。

4. 觸發控制區

觸發控制區位于示波器面板的右側，主要包括以下幾個功能按鍵：

(1) TRIGGER MODE按鍵

TRIGGER MODE按鍵用于選擇觸發模式，包括自動、普通和單次等模式。

(2) TRIG LEVEL旋鈕

TRIG LEVEL旋鈕用于調節觸發電平，控制觸發點的位置。

(3) FORCE TRIGGER按鍵

FORCE TRIGGER按鍵用于手動觸發，在無法獲得穩定觸發時，可以使用該按鍵強制觸發。

5. 前面板其他功能區

除了上述主要控制區域，MDO3014的前面板還包括以下一些其他功能按鍵：

(1) CURSORS按鍵

CURSORS按鍵用于打開光標測量功能，可以測量波形上的電壓、時間等參數。

(2) ACQUIRE按鍵

ACQUIRE按鍵用于設置波形的采樣模式，包括實時采樣、峰值檢測、高分辨率等模式。

(3) UTILITY按鍵

UTILITY按鍵用于進入系統設置菜單，可以對示波器的各種參數進行配置。

(4) MEASURE按鍵

MEASURE按鍵用于打開自動測量功能，可以自動測量波形的各種常見參數。

(5) SAVE/RECALL按鍵

SAVE/RECALL按鍵用于保存或調用示波器的設置和測量數據。

通過對MDO3014各功能按鍵的詳細介紹，相信讀者已經對這款示波器的操作有了全面的了解。掌握好這些基本操作，相信在實際使用中會大有幫助。如果您還有任何其他問題，歡迎隨時與我們聯系。
