矢量網絡分析儀正向傳輸S21相位的探討

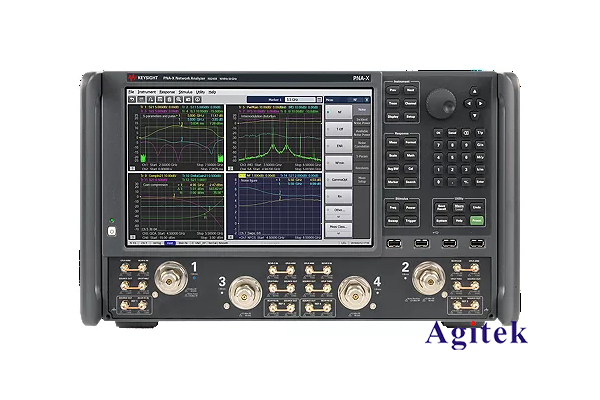

矢量網絡分析儀(VNA)是微波和射頻電子領域中一種廣泛應用的測試儀器。它可以測量電路網絡的各種參數，如幅度、相位、阻抗等。其中，S參數是VNA最常用的測量指標之一。本文將重點探討VNA在正向傳輸測量中S21相位參數的相關內容。

S21參數的定義與測量

S21參數表示輸入端到輸出端的正向傳輸特性。它描述了信號從端口1傳輸到端口2的幅度和相位變化情況。S21可表示為：

S21 = |S21|∠θ21

其中，|S21|表示振幅衰減或增益，θ21表示相位變化。

要測量S21參數，需要將待測設備的端口1連接到VNA的源端口，端口2連接到接收端口。VNA會發送測試信號，并分析接收到的信號與源信號之間的幅度和相位差，從而得到S21參數的幅度和相位信息。

S21相位的物理意義

S21相位θ21反映了信號從端口1傳輸到端口2過程中的相位變化。這種相位變化主要受以下因素影響：

1. 電氣長度：信號在電路中傳播所需的時間會導致相位變化。電氣長度越長，相位變化越大。

2. 器件特性：不同器件(如放大器、濾波器等)會對信號相位產生不同程度的影響。

3. 負載匹配：如果端口2的負載不能完全匹配，也會引起相位變化。

因此，S21相位反映了待測設備的電氣特性。分析S21相位變化，可以推斷出設備內部的傳輸延遲、相位失真等信息，對設備的設計和調試非常有幫助。

S21相位的測量應用

S21相位測量在微波通信、雷達、天線等領域有廣泛應用。以下是幾個典型應用場景：

1. 延遲測量：通過測量S21相位隨頻率的變化，可以計算出信號在設備內的傳輸延遲。這對于設計高速數字電路和時間同步電路很關鍵。

2. 相位補償：某些應用需要補償設備內部的相位失真，例如相控陣雷達的相位校準。可以利用S21相位測量結果進行相位補償。

3. 匹配優化：良好的端口匹配可以最小化反射和相位變化。S21相位測量有助于評估匹配質量，優化匹配電路。

4. 故障診斷：設備工作時S21相位的異常變化，可能表明某些部件出現故障。通過分析S21相位變化，可以定位故障原因。

總之，S21相位測量為VNA用戶提供了豐富的應用價值。通過深入分析S21相位特性，可以更好地理解和優化電路的性能。
