頻譜分析儀測量低噪聲放大器特性

低噪聲放大器(low-noise amplifier， LNA)廣泛應用于射頻、微波和光電等領域，是構建各類敏感接收系統的關鍵器件之一。LNA的噪聲特性是評判其性能的重要指標，直接決定了整個接收系統的靈敏度和動態范圍。因此，準確測量LNA的噪聲特性對于系統設計和優化至關重要。

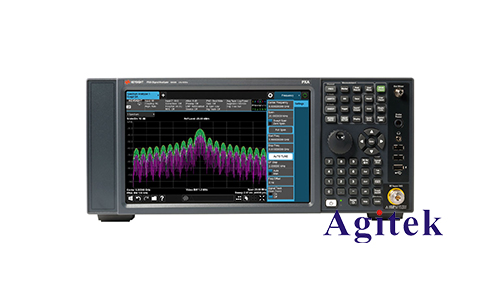

頻譜分析儀是測量LNA噪聲特性的常用工具。通過頻譜分析儀不同的測量方法，可以獲取LNA的噪聲系數、噪聲溫度、輸出噪聲功率譜密度等參數。下面我們就來詳細介紹如何使用頻譜分析儀測量低噪聲放大器的特性。

一、測量LNA的噪聲系數

噪聲系數(noise figure， NF)是描述LNA噪聲特性的重要指標，它定義為LNA的輸入信噪比和輸出信噪比之比。噪聲系數越小，表示LNA的噪聲性能越好。

測量LNA噪聲系數的常用方法有Y-因子法和冷熱源法。兩種方法都需要使用噪聲源作為輸入信號，通過測量LNA的輸出功率變化即可計算出噪聲系數。

1. Y-因子法

Y-因子法是最常用的測量方法，其原理如下:

(1) 將噪聲源的噪聲溫度切換到兩個已知值(如290K和5000K)。

(2) 測量LNA在兩種噪聲源溫度下的輸出功率，記為P1和P2。

(3) 計算Y因子=P2/P1。

(4) 根據噪聲源溫度和Y因子，可以得到LNA的噪聲系數。

2. 冷熱源法

冷熱源法的測量原理與Y-因子法類似，但使用的是噪聲源的噪聲溫度而不是輸出功率。具體步驟如下:

(1) 將噪聲源的噪聲溫度切換到已知的兩個值，如290K和77K。

(2) 測量LNA在兩種噪聲源溫度下的噪聲溫度，記為T1和T2。

(3) 根據噪聲源溫度和LNA噪聲溫度，可以計算出LNA的噪聲系數。

二、測量LNA的噪聲溫度

除了噪聲系數，LNA的噪聲溫度也是一個重要的參數。噪聲溫度描述了LNA自身產生的熱噪聲功率。測量噪聲溫度的方法與測量噪聲系數類似，也可以采用Y-因子法或冷熱源法。

(1) Y-因子法:

與測量噪聲系數類似，先切換噪聲源溫度，測量LNA輸出功率P1和P2，然后計算Y因子。最后根據Y因子和噪聲源溫度，即可得到LNA的噪聲溫度。

(2) 冷熱源法:

先切換噪聲源溫度，測量LNA輸出噪聲溫度T1和T2，然后根據噪聲源溫度計算LNA的噪聲溫度。

三、測量LNA的輸出噪聲功率譜密度

除了上述兩個指標外，LNA的輸出噪聲功率譜密度也是一個重要參數。它描述了LNA在單位帶寬內輸出的噪聲功率，單位為dBm/Hz。

測量LNA輸出噪聲功率譜密度的方法如下:

(1) 將LNA連接到頻譜分析儀的輸入端。

(2) 設置頻譜分析儀的分辨率帶寬(resolution bandwidth， RBW)為1Hz。

(3) 讀取頻譜分析儀在感興趣頻段內的噪聲功率值，并換算成dBm/Hz。

通過上述三種測量方法，我們就可以全面地評估LNA的噪聲特性，為后續的系統設計和優化提供重要的參考依據。值得一提的是，在實際測量中需要注意校準、屏蔽等因素，以確保測量結果的準確性和可靠性。

總之，頻譜分析儀是測量LNA噪聲特性的重要工具。通過合理使用各種測量方法，我們可以獲取LNA的噪聲系數、噪聲溫度和輸出噪聲功率譜密度等關鍵參數，為設計高性能的接收系統提供有力支撐。
