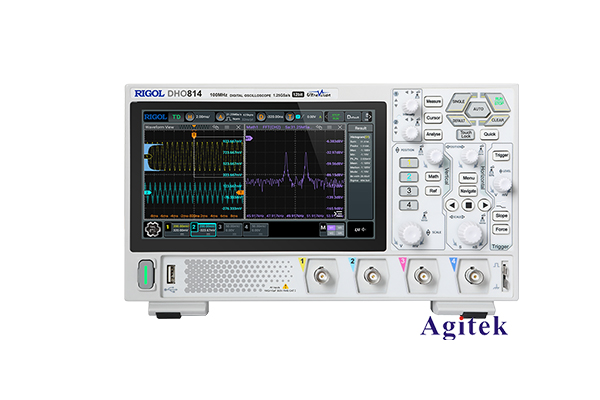

普源DHO814示波器怎么打開XY模式？

當我們需要觀察兩個信號之間的相位關系時，示波器的XY模式就派上用場了。XY模式可以將輸入信號的垂直分量顯示在Y軸上，而水平分量則顯示在X軸上，從而直觀地展現出兩個信號之間的相位差。下面我將詳細介紹普源DHO814示波器如何進入XY模式并進行相關設置。

一、進入XY模式

1. 打開示波器電源，進入主界面。

2. 點擊屏幕左上角的"模式"圖標，進入模式選擇界面。

3. 選擇"XY"模式，即可切換到XY顯示界面。

二、XY模式下的信號設置

1. 信號輸入

在XY模式下，CH1和CH2兩個通道會分別作為X軸和Y軸的輸入信號。我們需要將待觀察的兩個信號分別連接到這兩個通道的輸入端子上。

2. 垂直設置

點擊屏幕上方的"垂直"圖標，可以分別設置CH1和CH2的垂直檔位、耦合方式、帶寬限制等參數，以確保兩個信號的幅度和相位都能在屏幕上得到合理的顯示。

3. 水平設置

XY模式下沒有傳統意義上的時間基準，因此水平設置對應的是X軸的刻度。可以通過點擊屏幕上方的"水平"圖標，調整X軸的刻度以適應當前信號的變化范圍。

4. 觸發設置

由于XY模式下沒有時間基準，因此無法使用普通的觸發方式。不過我們可以設置觸發源為CH1或CH2，選擇合適的觸發電平，讓示波器在兩個信號發生特定相位關系時觸發畫面的刷新，方便觀察信號的變化。

三、XY模式下的測量

1. 相位測量

將兩個信號的相位差用角度表示是一個常見的測量需求。在XY模式下，我們可以利用屏幕上顯示的橢圓圖形來測量相位差。具體做法是:

(1) 調整X/Y軸的刻度，使橢圓恰好占滿整個顯示區域。

(2) 測量橢圓的長短軸，長軸對應的角度值即為兩信號的相位差。

2. 幅度測量

在XY模式下，我們還可以測量兩個信號的幅度關系。具體做法是:

(1) 調整X/Y軸的刻度，使橢圓恰好占滿整個顯示區域。

(2) 測量橢圓的長短軸長度，長短軸之比即為兩信號的幅度比。

綜上所述，普源DHO814示波器的XY模式為我們提供了一種直觀、便捷的方式來觀察和分析信號之間的相位關系。通過合理的信號輸入、垂直/水平設置以及觸發條件的選擇，我們就可以利用XY模式完成各種相關的測量任務。希望這篇文章對您的使用有所幫助。
