普源MSO4024示波器直流和交流調試指南

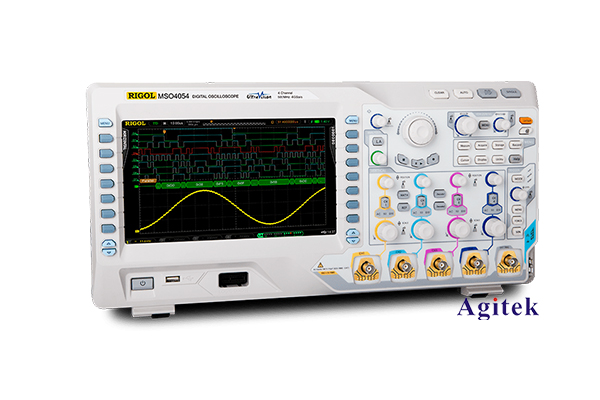

示波器作為電子測量儀器中的主要工具之一，在各個領域都有著廣泛的應用。不管是電路設計、電子維修還是科學研究，示波器都是必不可少的工具。普源MSO4024作為一款性能優異、性價比高的混合信號示波器，深受廣大用戶的喜愛。本文將針對MSO4024示波器的直流和交流調試進行詳細的介紹，希望能為廣大用戶提供一些參考和幫助。

一. 直流調試

1. 通道設置

首先需要選擇合適的通道進行調試。通常情況下，我們會選擇通道1作為待測信號的輸入通道。通過菜單中的"通道"選項，可以對通道1進行設置，包括耦合方式、垂直檔位、探頭衰減比等參數的配置。

2. 垂直調整

在垂直調整環節，我們需要調整示波器的垂直檔位，使待測信號的幅度剛好占滿屏幕，既不過小也不過大。通過"垂直"菜單中的"檔位"選項，可以快速調整垂直檔位。同時，我們還需要根據所使用的探頭進行相應的衰減比設置，確保測量結果的準確性。

3. 水平調整

水平調整主要包括時基和觸發設置。通過"水平"菜單中的"時基"選項，我們可以調整時基檔位，使待測信號在屏幕上顯示合適的時間范圍。同時，還需要設置合適的觸發模式和電平，以確保信號穩定地顯示在屏幕上。

4. 光標測量

在直流測量中，我們常常需要測量信號的直流電平、峰-峰值等參數。MSO4024示波器提供了強大的光標測量功能，我們可以通過"光標"菜單中的設置，快速測量出所需的參數值。

5. 結果分析

通過上述步驟的調試和測量，我們就可以得到待測信號的直流特性。根據測量結果，我們可以進一步分析電路的工作狀態，并及時發現和解決存在的問題。

二. 交流調試

1. 通道設置

與直流調試類似，我們需要選擇合適的通道進行交流信號的輸入。通常情況下，我們會選擇通道1作為待測信號的輸入通道，并將耦合方式設置為"交流"。

2. 垂直調整

在交流調試中，我們需要調整示波器的垂直檔位，使待測信號的幅度剛好占滿屏幕，既不過小也不過大。通過"垂直"菜單中的"檔位"選項，可以快速調整垂直檔位。

3. 水平調整

水平調整主要包括時基和觸發設置。通過"水平"菜單中的"時基"選項，我們可以調整時基檔位，使待測信號在屏幕上顯示合適的時間范圍。同時，還需要設置合適的觸發模式和電平，以確保信號穩定地顯示在屏幕上。

4. 光標測量

在交流測量中，我們常常需要測量信號的峰值、RMS值、頻率等參數。MSO4024示波器提供了強大的光標測量功能，我們可以通過"光標"菜單中的設置，快速測量出所需的參數值。

5. 結果分析

通過上述步驟的調試和測量，我們就可以得到待測信號的交流特性。根據測量結果，我們可以進一步分析電路的工作狀態，并及時發現和解決存在的問題。

總之，MSO4024示波器的直流和交流調試涉及通道設置、垂直調整、水平調整、光標測量等多個環節。只有掌握了這些調試技巧，才能充分發揮示波器的測量能力，為電路設計、電子維修等工作提供有力的支持。希望本文的介紹能夠對廣大用戶有所幫助。
