泰克 MSO4034B 混合信號示波器使用教程

泰克 MSO4034B 是一款功能強大的混合信號示波器，能夠同時顯示模擬信號和數字信號，為用戶提供了全面的測量和分析能力。該示波器擁有 4 個模擬通道和 16 個數字通道，能夠同時捕獲和分析復雜的電路信號。本文將詳細介紹 MSO4034B 的使用方法，幫助讀者快速掌握該示波器的各項功能。

1. 儀器介紹

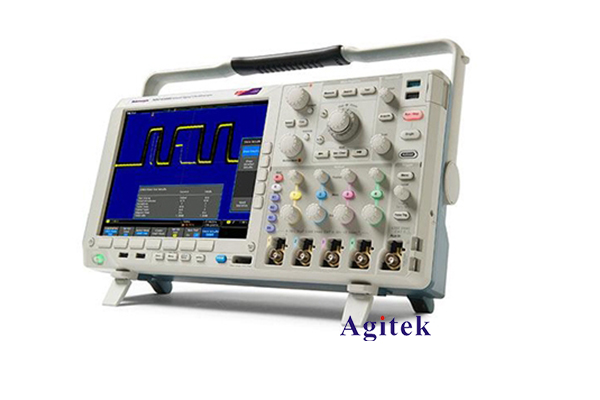

MSO4034B 示波器的前面板布局如下:

1) 4 個模擬信號輸入通道

2) 16 個數字信號輸入通道

3) 控制面板，包括菜單操作鍵、多功能旋鈕等

4) 顯示屏，可同時顯示模擬和數字信號波形

5) USB 接口，可用于存儲數據和固件升級

6) 電源開關

2. 基本操作

 開機與自檢

將示波器接通電源，按下電源開關，儀器即可自動開機并進行自檢。自檢完成后，顯示屏上會出現儀器的型號和版本信息。

 輸入信號

使用 BNC 連接線將待測信號接入示波器的模擬通道輸入端，或使用邏輯探頭將數字信號接入數字通道輸入端。根據待測信號的特點，可選擇合適的輸入通道進行連接。

調節垂直與水平

通過調節垂直和水平控制旋鈕，可以調整顯示波形的幅度和時間范圍，使波形在屏幕上清晰可見。同時，還可以使用垂直位移和水平位移控制旋鈕來調整波形的位置。

 觸發設置

觸發是示波器捕獲信號的關鍵。MSO4034B 提供了豐富的觸發模式，包括邊沿觸發、脈沖寬度觸發、視頻觸發等。用戶可根據實際測試需求選擇合適的觸發模式。

 存儲和調用

MSO4034B 支持存儲和調用波形數據，用戶可將當前屏幕上的波形數據保存到內部存儲器或 U 盤中，以便后續調用分析。同時，儀器還支持保存當前的儀器設置，方便用戶快速載入常用的測量配置。

3. 混合信號測量

模擬信號測量

將待測模擬信號接入示波器的模擬通道輸入端，并調整垂直和水平參數，即可在顯示屏上觀察到該信號的波形。示波器可提供豐富的模擬信號測量功能，如電壓、時間、頻率等測量。

 數字信號測量

將數字信號通過邏輯探頭接入示波器的數字通道輸入端，并選擇合適的邏輯閾值，即可在顯示屏上觀察到數字信號的波形。用戶可對數字信號進行時間、計數等測量。

模擬 + 數字信號測量

MSO4034B 能夠同時顯示模擬信號和數字信號，用戶可以在同一個屏幕上觀察兩種類型信號的波形，并進行聯合分析。這種混合信號測量功能對于分析復雜的電路系統非常有幫助。

4 進階功能

協議分析

MSO4034B 支持多種通信協議的分析，如 I2C、SPI、CAN、LIN 等。用戶可以對這些協議信號進行解碼和分析，快速定位系統中的通信故障。

 數學運算

示波器提供了豐富的數學運算功能，包括加、減、乘、除、FFT 等。用戶可以對捕獲的波形進行數學運算，以獲得更多有價值的信息。

 圖像存儲

MSO4034B 還支持將屏幕截圖保存為圖像文件，方便用戶記錄測量結果。保存的圖像可以通過 U 盤導出，或直接通過 PC 軟件進行查看和分析。

泰克 MSO4034B 混合信號示波器集成了豐富的測量和分析功能，為用戶提供了強大的測試工具。通過本文的介紹，相信讀者已經對該示波器的基本操作有了全面的了解。在實際使用中，用戶還可以進一步探索示波器的高級功能，發揮其最大潛能，應對各種復雜的測試需求。
