羅德與施瓦茨矢量網絡分析儀怎么調整 S 參數范圍？

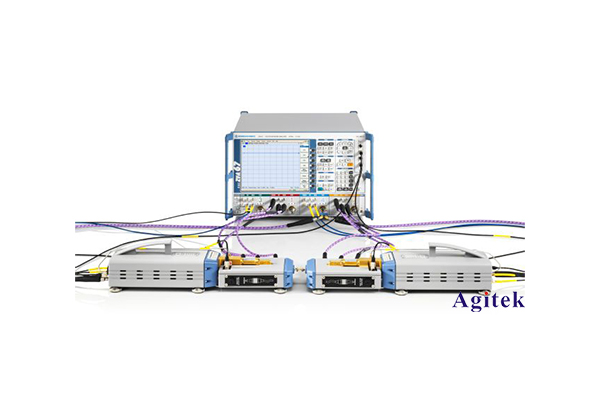

矢量網絡分析儀作為一種常見的高頻電路測量工具，在無線通信、雷達、天線設計等領域廣泛應用。其中，羅德與施瓦茨(R&S)公司生產的矢量網絡分析儀憑借其出色的性能和穩定性而備受青睞。作為測量 S 參數的重要設備，如何合理調整 S 參數的測量范圍，對于提高測試結果的準確性和可靠性至關重要。下面就來詳細介紹一下如何在羅德與施瓦茨矢量網絡分析儀上調整 S 參數的測量范圍。

一、確定測量對象的特性

在調整 S 參數測量范圍之前，我們首先需要了解待測設備的特性。不同類型的電路或器件，其 S 參數的取值范圍通常會有所不同。例如，對于一個寬帶匹配的無源兩端口設備，其反射系數 S11 和 S22 通常在-20dB 左右;而對于一個狹帶濾波器，其反射系數可能會達到-5dB 甚至更高。因此，我們需要根據待測對象的預期性能，確定 S 參數的合理測量范圍。

二、調整 S 參數的測量范圍

1. 打開矢量網絡分析儀，進入 S 參數測量模式。在測量設置菜單中，找到"幅度"或"幅度/相位"選項，并選擇合適的 S 參數通道，如 S11、S21 等。

2. 根據上一步確定的預期 S 參數取值范圍，設置合適的參考電平。通常情況下，將參考電平設置為待測 S 參數的預期中值附近，可以獲得更好的測量精度。例如，如果預期 S11 在-20dB 左右，則可以將參考電平設置為-20dB。

3. 調整幅度刻度，使得待測 S 參數的取值剛好落在屏幕顯示范圍內。通常情況下，可將幅度刻度設置為10dB/div或5dB/div，以確保幅度變化能夠清晰地顯示在屏幕上。

4. 如果某些 S 參數的取值范圍較大，超出了屏幕顯示范圍，可以采用縮放功能進行局部放大。這樣不僅能更好地觀察 S 參數的細節變化，而且也有利于提高測量精度。

5. 對于相位測量，可以將相位刻度設置為合適的范圍，如45度/div或90度/div。這樣既能全面觀察相位變化，又不會過于擁擠，影響觀測效果。

6. 如果待測設備的 S 參數在不同頻段內有較大差異，可以采用多個測量窗口，分別設置不同的幅度和相位刻度，以便于全面觀察和分析。

三、優化測量設置

在確定好 S 參數測量范圍后，我們還需要進一步優化測量設置，以獲得更高的測量精度和穩定性。主要包括以下幾個方面:

1. 校準:在進行任何測量之前，務必先對矢量網絡分析儀進行全面校準，包括導頻線、測試夾具等。這可以有效消除測量環境中的各種誤差因素，提高測量結果的準確性。

2. 平均:適當增加測量平均次數，可以有效降低隨機噪聲的影響，提高信噪比。但需要注意，過多的平均次數會增加測量時間，因此需要權衡。

3. 帶寬:選擇合適的測量帶寬，既可以提高測量速度，又能保證足夠的測量分辨率。通常情況下，帶寬設置在1kHz~100kHz之間較為合適。

4. sweep time:適當調整掃描時間，可以確保在每個頻點都獲得足夠的測量時間，提高測量結果的穩定性。

通過以上步驟，我們就可以在羅德與施瓦茨矢量網絡分析儀上準確、高效地測量 S 參數了。在實際應用中，還需根據不同測試對象的特性，靈活調整相關參數，以獲得最佳的測量效果。
