羅德與施瓦茨矢量網絡分析儀測量射頻電感的原理與方法

射頻電感是無線電和微波電路中非常重要的元件。它們可以用于各種濾波、耦合和諧振電路中。準確測量電感的參數對于電路的設計和優化至關重要。作為一種廣泛應用的測量?jī)x器，羅德與施瓦茨矢量網絡分析儀可以非常有效地測量射頻電感的特性。下面我們就來探討一下羅德與施瓦茨矢量網絡分析儀是如何測量射頻電感的。

一、測量電感的基本原理

電感的阻抗由兩部分組成:電感阻抗和電阻阻抗。電感阻抗隨頻率的變化而變化，可以表示為:

XL = 2πfL

其中XL是電感阻抗，f是頻率，L是電感值。

而電阻阻抗則保持恒定，可以表示為:

R = ESR

其中R是電阻，ESR是等效串聯電阻。

因此，通過測量電感在不同頻率下的復阻抗，就可以得到電感值L和等效串聯電阻ESR。這就是羅德與施瓦茨矢量網絡分析儀測量電感的基本原理。

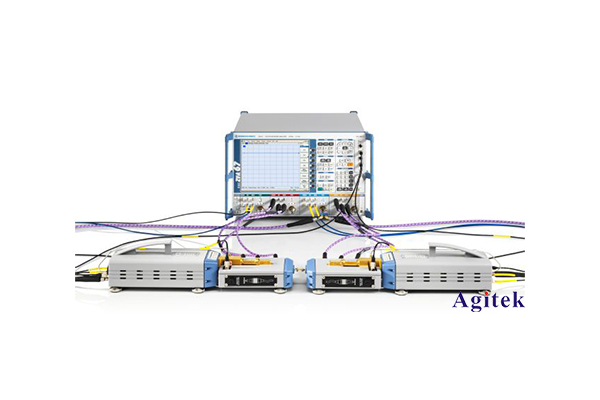

二、羅德與施瓦茨矢量網絡分析儀測量電感的具體方法

羅德與施瓦茨矢量網絡分析儀通過測量待測元件的S參數，然后轉換成阻抗參數，從而得到電感的特性。具體步驟如下:

1. 校準羅德與施瓦茨矢量網絡分析儀

在進行測量之前，需要先對羅德與施瓦茨矢量網絡分析儀進行校準，消除測試線纜和接頭等產生的測量誤差。常用的校準方法有開路、短路、50歐姆標準等。

2. 連接待測電感

將待測電感連接到羅德與施瓦茨矢量網絡分析儀的測試端口上。可以使用專門的夾具或探針來實現連接。

3. 測量S參數

羅德與施瓦茨矢量網絡分析儀會在設定的頻率范圍內，對待測電感發送測試信號，并測量反射和傳輸?shù)腟參數。

4. 計算阻抗參數

羅德與施瓦茨矢量網絡分析儀會將測量得到的S參數轉換成阻抗參數，得到電感的阻抗特性。具體的轉換公式如下:

Z = Z0 * (1+S11) / (1-S11)

其中Z是待測元件的阻抗，Z0是系統特性阻抗(通常為50歐姆)。

5. 提取電感和ESR

從阻抗參數中，可以提取出電感L和等效串聯電阻ESR。其中電感L可以從阻抗的虛部計算得到，ESR可以從阻抗的實部計算得到。

通過以上步驟，羅德與施瓦茨矢量網絡分析儀就可以非常方便地測量出射頻電感的電感值和等效串聯電阻。這些參數對于電路的設計和優化非常重要。

三、羅德與施瓦茨矢量網絡分析儀測量電感的優勢

相比于傳統的電橋法，羅德與施瓦茨矢量網絡分析儀測量電感有以下幾方面優勢:

1. 測量頻帶寬。羅德與施瓦茨矢量網絡分析儀可以在廣闊的頻率范圍內進行測量，從幾十kHz到數十GHz不等，能夠全面反映電感在高頻下的特性。

2. 測量速度快。羅德與施瓦茨矢量網絡分析儀可以在很短的時間內完成整個頻率掃描，大大提高了測量效率。

3. 測量結果全面。除了電感和ESR，羅德與施瓦茨矢量網絡分析儀還可以提供電感的其他參數，如Q因數、阻抗、反射系數等。

4. 測量精度高。羅德與施瓦茨矢量網絡分析儀采用先進的校準技術，可以消除測試線纜等因素的影響，獲得更加準確的測量結果。

綜上所述，羅德與施瓦茨矢量網絡分析儀是測量射頻電感的一種非常優秀的儀器，它的測量方法和性能都在傳統電橋法之上。隨著無線通信技術的不斷發展，羅德與施瓦茨矢量網絡分析儀必將在射頻電感測量中扮演更加重要的角色。
