羅德與施瓦茨頻譜分析儀測量線路衰減的應用是什么？

頻譜分析儀是一種能夠測量和分析信號頻域特性的重要儀表。其中，羅德與施瓦茨公司生產的頻譜分析儀廣泛應用于通信、電子等領域。本文將探討如何利用羅德與施瓦茨頻譜分析儀測量線路的衰減特性。

一、測量線路衰減的重要性

在通信系統、電子電路等領域，線路的傳輸特性直接影響系統的性能和穩定性。線路的衰減是其重要的傳輸特性之一，它反映了信號在線路中的損耗情況。準確測量線路的衰減對于系統設計、維護和優化至關重要。例如，在通信系統中，需要評估信號從發射端到接收端的全鏈路衰減，以確保接收端的信號強度滿足系統要求;在電子電路中，需要測量關鍵信號通路的衰減，發現異常情況并進行故障診斷。因此，擁有一款性能優良的頻譜分析儀并掌握其測量線路衰減的方法對工程師來說是非常必要的。

二、利用羅德與施瓦茨頻譜分析儀測量線路衰減

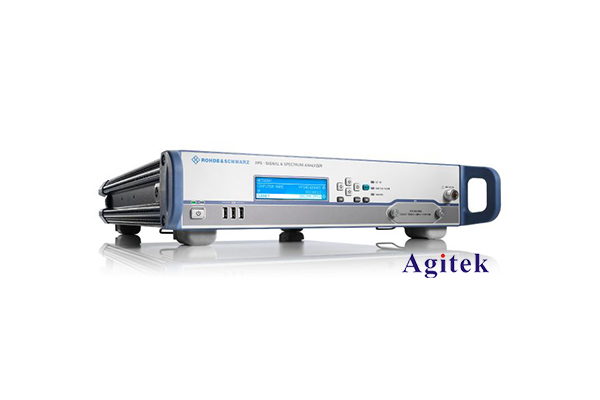

羅德與施瓦茨公司生產的頻譜分析儀，憑借其優異的性能和人性化的操作界面，廣泛應用于各領域。下面以R&S FPC1000型號為例，介紹如何使用該儀表測量線路衰減。

1. 設置頻譜分析儀

(1)打開儀表電源，進入主界面。

(2)選擇"頻率"測量模式，設置待測信號的頻率范圍。

(3)設置分辨率帶寬(RBW)和視頻帶寬(VBW)，以獲得良好的測量分辨率和動態范圍。

2. 測量線路輸入輸出功率

(1)將線路的輸入端連接到頻譜分析儀的輸入端。

(2)讀取輸入功率值P_in。

(3)將線路的輸出端連接到頻譜分析儀的輸入端。

(4)讀取輸出功率值P_out。

3. 計算線路衰減

根據輸入輸出功率值，可以計算線路的衰減值A，公式如下:

A = P_in - P_out

單位為dB。

4. 測量不同頻率下的線路衰減

為全面了解線路的頻率特性，可以在不同頻率下重復上述測量和計算過程，得到線路在各個頻率點的衰減值。通過這種方式，可以繪制出線路的頻率—衰減特性曲線，更直觀地反映線路的傳輸性能。

5. 優化測量準確性

為提高測量精度，可采取以下措施:

(1)使用高質量的測試線纜，盡量減小線纜自身的衰減。

(2)對噪聲信號進行平均處理，提高信噪比。

(3)選擇合適的RBW和VBW參數，平衡分辨率和動態范圍。

(4)校準儀表，消除儀表自身的測量誤差。

綜上所述，利用羅德與施瓦茨公司的頻譜分析儀，工程師可以快速準確地測量線路的衰減特性，為系統設計、維護和優化提供關鍵依據。熟練掌握這一測量方法，將大大提高工作效率和測量質量。
