泰克示波器調方波波形的詳細步驟

示波器作為電子工程師和技術愛好者常用的測量儀器之一，能夠直觀地觀察電路中的波形信號，是無可替代的工具。其中，方波信號是許多電路中常見的基本波形之一，掌握如何使用示波器準確調整方波波形，對于電路調試與分析至關重要。本文將以泰克示波器為例，詳細介紹如何調整方波波形的各項參數，希望對讀者有所幫助。

一、準備工作

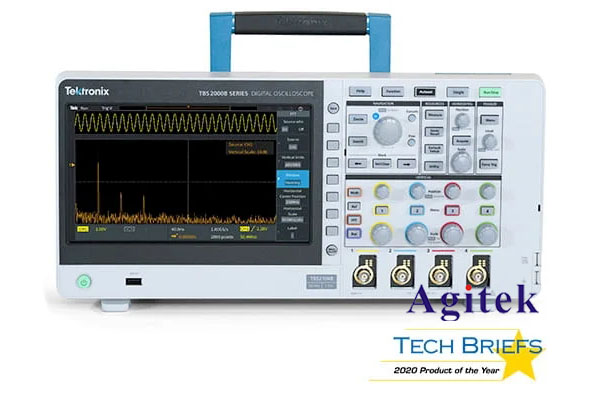

1. 準備一臺泰克示波器。目前市面上泰克示波器型號眾多，本文以TBS1000C系列示波器為例進行講解。

2. 準備一個方波信號源。可以使用信號發生器或其他可輸出方波信號的電路。

3. 將示波器探頭接入方波信號源的輸出端。

4. 打開示波器，選擇合適的通道進行信號觀察。

二、調整方波波形

1. 設置觸發模式

首先需要設置觸發模式，確保示波器能夠穩定地捕獲方波信號。一般情況下，將觸發模式設置為"Edge"邊沿觸發即可?？梢酝ㄟ^菜單中的"Trigger"選項進行設置。

2. 調整時基

根據輸入信號的頻率，調整示波器的時基設置，使得屏幕上顯示的波形占滿整個屏幕寬度，便于觀察和測量。通?？梢酝ㄟ^"Horizontal"菜單中的"SEC/DIV"選項進行調整。

3. 調整觸發電平

觸發電平?jīng)Q定了示波器開始捕獲波形的時間點，需要根據信號的幅度進行調整，使得觸發穩定。可以通過"Trigger"菜單中的"LEVEL"選項進行調整，直到波形顯示穩定。

4. 調整波形幅度

根據實際需要，可以調整波形的幅度大小。通過"Vertical"菜單中的"VOLTS/DIV"選項，可以調整每個格子所代表的電壓值，從而調整波形的顯示幅度。

5. 調整波形占空比

方波信號的占空比，即高電平時間與周期的比值，通常應該為50%。可以通過"Cursor"菜單，使用光標測量高電平時間和周期，從而計算出占空比，并進行調整。

6. 調整波形對稱性

如果方波信號存在一定的不對稱性，可以通過"Horiz. POSITION"選項，調整波形在屏幕上的水平位置，使其左右對稱。

7. 微調參數

以上步驟完成后，還可以進一步微調各項參數，直到波形滿足實際需求?？梢允褂霉鈽?biāo)測量工具測量波形的各項特性，并根據測量結果進行調整。

三、保存設置

調整完成后，可以將當前示波器的設置保存下來，以備后續使用。通過"Save/Recall"菜單，可以將當前設置保存為預設，下次打開示波器時直接調用即可。

本文詳細介紹了如何使用泰克示波器調整方波信號的各項參數，包括觸發模式、時基、觸發電平、幅度、占空比、對稱性等。掌握這些調整方法，不僅有助于分析電路中的方波信號，也可以應用于其他類型的波形信號調整。希望本文對讀者有所幫助，祝您測量分析工作順利!
