NGM201可編程直流電源如何設置參數？

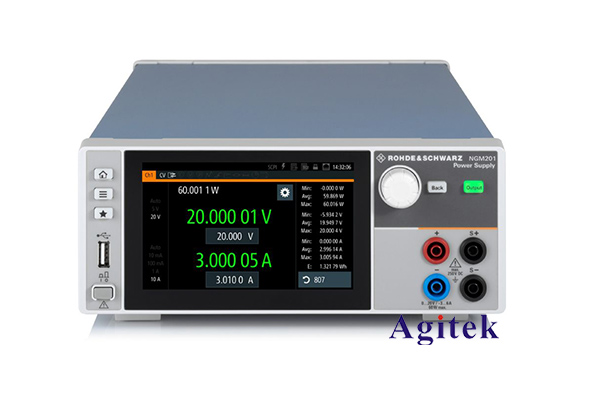

NGM201是一款功能強大的可編程直流電源，廣泛應用于電子產品開發、生產測試等領域。它具有輸出電壓、電流、功率可編程的特點，能夠滿足各種不同的測試需求。那么，如何正確地設置NGM201的各種參數呢?讓我們一起來探討一下。
一、設置輸出電壓
NGM201可編程直流電源的輸出電壓范圍從0V到210V，分辨率為1mV。用戶可以通過前面板或遠程命令的方式設置所需的輸出電壓。
1. 通過前面板設置：
a. 按"Voltage"鍵進入電壓設置界面
b. 使用數字鍵盤輸入目標電壓值，或者使用旋鈕微調
c. 按"Enter"鍵確認設置
2. 通過遠程命令設置：
a. 使用SCPI命令"VOLT <value>"設置輸出電壓
b. 例如：VOLT 12.5 設置輸出電壓為12.5V
二、設置輸出電流
NGM201可編程直流電源的輸出電流范圍從0A到10.5A，分辨率為1mA。用戶可以通過前面板或遠程命令的方式設置所需的輸出電流。
1. 通過前面板設置：
a. 按"Current"鍵進入電流設置界面
b. 使用數字鍵盤輸入目標電流值，或者使用旋鈕微調
c. 按"Enter"鍵確認設置
2. 通過遠程命令設置：
a. 使用SCPI命令"CURR <value>"設置輸出電流
b. 例如：CURR 3.25 設置輸出電流為3.25A
三、設置電壓、電流限制
NGM201可編程直流電源可以設置電壓、電流限制，以防止輸出超出預期范圍，保護被測設備。
1. 電壓限制設置：
a. 按"Voltage Limit"鍵進入電壓限制設置界面
b. 使用數字鍵盤輸入目標電壓限制值，或者使用旋鈕微調
c. 按"Enter"鍵確認設置
2. 電流限制設置：
a. 按"Current Limit"鍵進入電流限制設置界面
b. 使用數字鍵盤輸入目標電流限制值，或者使用旋鈕微調
c. 按"Enter"鍵確認設置
四、設置保護功能
NGM201可編程直流電源具有過壓保護(OVP)、過流保護(OCP)、過功率保護(OPP)等多種保護功能，可以有效避免負載和被測設備受損。
1. 過壓保護設置：
a. 按"Protection"鍵進入保護功能設置界面
b. 選擇"Over Voltage Protection"選項
c. 使用數字鍵盤輸入過壓保護閾值，或者使用旋鈕微調
d. 按"Enter"鍵確認設置
2. 過流保護設置：
a. 按"Protection"鍵進入保護功能設置界面
b. 選擇"Over Current Protection"選項
c. 使用數字鍵盤輸入過流保護閾值，或者使用旋鈕微調
d. 按"Enter"鍵確認設置
3. 過功率保護設置：
a. 按"Protection"鍵進入保護功能設置界面
b. 選擇"Over Power Protection"選項
c. 使用數字鍵盤輸入過功率保護閾值，或者使用旋鈕微調
d. 按"Enter"鍵確認設置
五、保存和調用設置
NGM201可編程直流電源支持存儲和調用用戶自定義的設置參數，方便用戶快速切換不同的測試配置。
1. 保存設置：
a. 設置好所需的各項參數
b. 按"Save"鍵進入保存界面
c. 選擇要保存的存儲位置(共有10個存儲位置)
d. 按"Enter"鍵確認保存
2. 調用設置：
a. 按"Recall"鍵進入調用界面
b. 選擇要調用的存儲位置
c. 按"Enter"鍵確認調用
通過上述步驟，相信您已經掌握了NGM201可編程直流電源的各項參數設置方法。合理設置這些參數，可以有效保護被測設備，提高測試精度和可靠性。如果您在使用過程中還有任何疑問，歡迎隨時與我們聯系咨詢。
