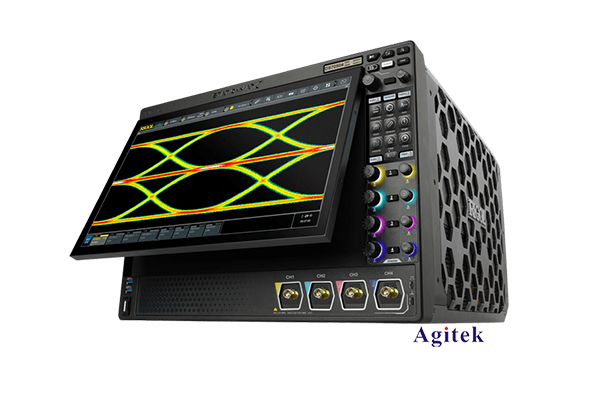

普源DS70304示波器怎么抓取RF遙控器碼的數據？

在日常生活中，我們經常會使用到各種遙控器來控制電視、空調、音響等電子設備。這些遙控器利用無線射頻(RF)信號來傳輸控制命令，是我們生活中不可或缺的一部分。那么，如何使用示波器來捕獲和分析這些RF遙控器信號呢?下面我們就來具體介紹如何利用普源DS70304示波器抓取RF遙控器碼的數據。

一、了解RF遙控器原理

RF遙控器的工作原理非常簡單。當我們按下遙控器上的按鍵時，遙控器會產生對應的數字編碼信號，通過內部的RF發射電路轉換成無線射頻信號，并通過天線發射出去。接收端的設備(如電視機)通過內置的RF接收電路，捕獲并解析這些信號，執行相應的操作。這個過程就是RF遙控器的工作原理。

二、使用示波器抓取RF遙控器碼

1. 連接示波器和遙控器

首先，將普源DS70304示波器的輸入通道連接到遙控器的天線出口，使用50Ω匹配阻抗的BNC電纜連接即可。這樣就可以捕獲遙控器發射出的RF信號。

2. 設置示波器參數

打開示波器電源，進入主界面。然后，我們需要對示波器的相關參數進行設置：

- 采樣率：根據遙控器信號的頻率來設置合適的采樣率，一般選擇10MS/s或更高;

- 觸發模式：選擇"邊沿觸發"，并設置合適的觸發電平和極性，以確保能穩定觸發捕獲信號;

- 水平時基：根據遙控器信號的持續時間來適當調整水平時基，通常選擇幾十微秒至幾毫秒;

- 垂直檔位：調整垂直檔位，使信號波形剛好填滿屏幕，避免信號過大或過小。

3. 捕獲和保存信號

設置好示波器參數后，按下遙控器的某個按鍵，示波器就會捕獲到相應的RF信號波形。我們可以通過示波器的存儲功能，將捕獲的波形數據保存下來，以便后續分析。

三、分析RF遙控器碼

保存好波形數據后，我們就可以進一步分析這些信號了。首先，可以觀察信號波形的基本特征，如波形的持續時間、電平高低、脈沖間隔等。這些信息可以幫助我們了解遙控器信號的編碼格式。

然后，我們可以使用示波器自帶的光標測量功能，精確測量信號波形的各項參數，如脈沖寬度、周期、幅度等。這些數據可以幫助我們解析遙控器信號的具體編碼方式。

最后，我們還可以將保存的波形數據導出到電腦上，利用專業的信號分析軟件進行更深入的分析。這樣不僅可以得到更加詳細的信號參數，還可以對信號的調制方式、編碼協議等進行進一步的研究和分析。

四、應用場景

掌握了使用示波器捕獲和分析RF遙控器信號的方法后，我們可以將其應用在各種場景中：

1. 遙控器開發調試：在研發新的遙控器產品時，可以利用示波器對信號進行分析和調試，確保遙控器能正常工作。

2. 遙控器故障診斷：如果某個遙控器出現異常，可以用示波器捕獲信號波形，查找問題所在，進行維修。

3. 遙控協議研究：通過示波器對不同品牌或型號遙控器信號的分析，可以總結出通用的遙控編碼協議，為相關領域的研究提供參考。

4. 遙控信號模擬：利用示波器記錄的遙控信號波形數據，可以開發出模擬遙控器的硬件或軟件系統，實現遙控功能的模擬。

總之，利用普源DS70304示波器捕獲和分析RF遙控器信號，不僅可以幫助我們深入了解遙控原理，還能在實際應用中發揮重要作用。掌握這項技能，對于從事電子產品開發、維修，乃至信號分析研究的從業者來說，都是非常實用的技能。
