泰克示波器如何設置下降沿觸發？

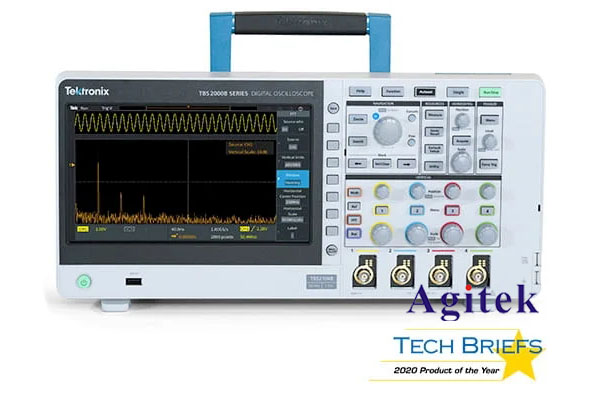

示波器作為電子工程師、電氣工程師以及其他專業人士日常工作中不可或缺的工具，其正確使用和設置是保證測試分析結果準確性的關鍵。作為示波器常用的一種觸發模式，下降沿觸發在許多場合都能發揮重要作用。本文將以泰克示波器為例，詳細介紹下降沿觸發的設置方法和注意事項，旨在幫助相關從業人員更好地掌握示波器的使用技巧。

一、下降沿觸發的原理與應用

下降沿觸發是示波器最常用的觸發模式之一。所謂下降沿觸發，即當輸入信號從高電平向低電平轉換時，示波器會自動捕獲并顯示相應的波形。這種觸發方式適用于捕獲脈沖信號、方波信號以及其他具有明確上升沿和下降沿的周期性波形。

下降沿觸發的主要應用包括:

1. 捕獲脈沖信號的起始點。許多數字電路的工作時序都是由脈沖信號驅動，準確捕獲脈沖信號的起始時刻對于分析電路的工作狀態至關重要。

2. 觀察方波信號的參數。方波信號廣泛應用于開關電源、計時電路等領域，下降沿觸發可以幫助觀察方波的占空比、周期、上升時間等關鍵參數。

3. 觸發復雜波形的采集。對于由多個信號疊加而成的復雜波形，下降沿觸發可以穩定地捕獲波形，有利于進一步分析。

二、泰克示波器下降沿觸發的設置步驟

以下以泰克DPO3034型示波器為例，介紹下降沿觸發的具體設置步驟:

1. 連接待測信號

首先將待測信號連接至示波器的輸入通道。泰克DPO3034型示波器提供4個獨立的輸入通道，用戶可根據需要選擇合適的通道。

2. 設置通道屬性

進入示波器的Channel菜單，設置輸入通道的相關參數。包括:

- 耦合方式:根據待測信號的特點選擇交流耦合或直流耦合。

- 帶寬限制:開啟或關閉帶寬限制功能，可以降低高頻噪聲。

- 探頭衰減系數:設置探頭的衰減系數，確保測量結果單位正確。

- 垂直檔位:調整垂直檔位，使波形充分利用示波器的顯示屏。

3. 選擇觸發模式

進入Trigger菜單，選擇Edge觸發類型，并設置觸發源為所連接的輸入通道。

4. 設置觸發電平

在Trigger菜單中，將觸發電平調整至待測信號的預期下降沿位置。通過旋轉垂直Position旋鈕，可以微調觸發電平。

5. 選擇下降沿觸發

在Slope選項中，選擇下降沿(Falling)作為觸發邊沿。

6. 微調觸發設置

根據實際需要，可以進一步調整觸發耦合方式、觸發sensitivity等參數，優化觸發效果。例如:

- 觸發耦合:可選擇高頻抑制、噪聲抑制等不同耦合方式。

- 觸發sensitivity:提高靈敏度有助于捕獲較小幅度的信號。

7. 微調波形顯示

最后，可以適當調整示波器的水平和垂直設置，使波形更清晰地顯示。例如:

- 水平檔位:調整水平時基，使一個完整的波形周期顯示在屏幕上。

- 垂直位移:調整垂直Position，使波形居中顯示。

- 垂直檔位:調整垂直Volts/Div，使波形充分利用顯示屏。

通過以上步驟，即可在泰克DPO3034型示波器上完成下降沿觸發的設置。下面總結一下需要注意的幾個關鍵點:

三、下降沿觸發設置的注意事項

1. 合理選擇觸發源。一般情況下，應選擇待測信號所連接的通道作為觸發源，避免觸發不穩定。

2. 準確設置觸發電平。觸發電平的設置直接影響到觸發的準確性，應根據信號幅值適當調整。

3. 優化觸發耦合方式。不同的耦合方式對抑制噪聲的能力不同，應針對具體信號選擇合適的耦合方式。

4. 調整觸發sensitivity。適當提高觸發靈敏度有助于捕獲較小幅度的信號。但過高的靈敏度可能導致錯誤觸發，需平衡調整。

5. 配合其他示波器功能使用。下降沿觸發常與波形參數測量、數學運算等功能配合使用，以獲得更全面的分析結果。

綜上所述，熟練掌握示波器下降沿觸發的設置方法，對于電子電路分析具有重要意義。希望本文對相關從業人員有所幫助。
