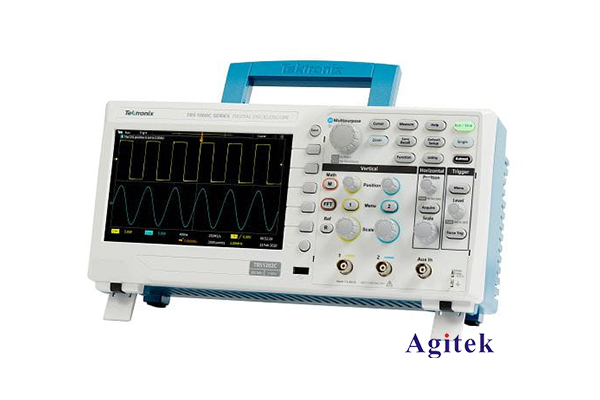

泰克TBS1202C數字存儲示波器測電源紋波

電源紋波是電力電子系統中常見的問題之一，會對電路的穩定性和性能產生嚴重影響。因此，對電源紋波進行測量和分析就顯得非常重要。作為一款廣受好評的數字存儲示波器，泰克TBS1202C在電源紋波測試方面表現如何呢?本文將通過實際操作，詳細探討使用TBS1202C測量電源紋波的方法和注意事項，以期為相關從業人員提供有益參考。

1. 電源紋波的基本概念

電源紋波是指電源輸出電壓或電流上存在的交流分量，它的產生主要有以下幾個原因:

(1) 整流電路中的濾波電容容量不足，無法完全濾除交流分量;

(2) 電源負載變化引起的電壓/電流波動;

(3) 開關電源等電力電子設備輸出電壓的脈動;

(4) 電源線阻抗導致的壓降變化。

電源紋波會直接影響到供電設備的性能和使用壽命，因此需要對其進行有效測量和控制。

2. 使用TBS1202C測量電源紋波

儀表連接

將待測電源的輸出端連接到TBS1202C的通道1，接地端則與示波器的接地端相連。為了獲得更準確的測量結果，可以使用專業的高壓探頭，并設置其衰減比例。

測量設置

在TBS1202C的菜單中，進入"垂直"設置，選擇合適的輸入通道和耦合方式(交流耦合)。然后調整垂直檔位和水平時基，使波形能夠完整顯示在屏幕上。

通常情況下，電源紋波的頻率較低，可以將時基設置在10ms/div或20ms/div量程。如果需要觀察更細節的波形，也可以適當縮短時基。

測量參數

TBS1202C提供多種電源紋波測量參數，包括峰-峰值、RMS值、頻率、周期等。用戶可以根據實際需求，選擇合適的測量項目。

例如，可以使用"峰-峰值"測量參數檢測紋波的最大幅度，這對于確定電源質量至關重要。"RMS值"則可以反映紋波的有效值，有利于分析其對電路的影響程度。

 波形分析

除了數值測量，TBS1202C的波形分析功能也非常強大。用戶可以使用光標工具測量波形的幅度、時間等參數，還可以進行FFT頻譜分析，進一步挖掘紋波的頻譜特性。

通過對比分析不同工況下的波形，還能夠找出電源紋波的主要成因，為問題排查提供依據。

3. 測量注意事項

在使用TBS1202C測量電源紋波時，需要注意以下幾點:

(1) 接地連接要牢固可靠，避免接地不良造成測量誤差。

(2) 選擇合適的探頭類型和衰減比例，以防止出現過載或失真。

(3) 調整垂直、水平檔位，確保波形能夠完整顯示在屏幕上。

(4) 根據實際情況選擇合適的測量參數，避免遺漏重要信息。

(5) 必要時可以使用光標或頻譜分析等工具，深入分析波形特性。電源紋波問題一直是電力電子領域的熱點話題，準確測量和分析電源紋波對于優化電路設計至關重要。作為一款功能強大的數字存儲示波器，泰克TBS1202C在電源紋波測試方面表現出色，能夠滿足絕大部分工程師的需求。

通過本文的介紹，相信讀者對使用TBS1202C測量電源紋波已經有了初步的了解。當然，實際操作中還可能遇到各種復雜情況，需要根據具體情況進行靈活處理。我們希望這些建議能夠?yàn)槟峁┯幸鎱⒖?，祝您工作順?
