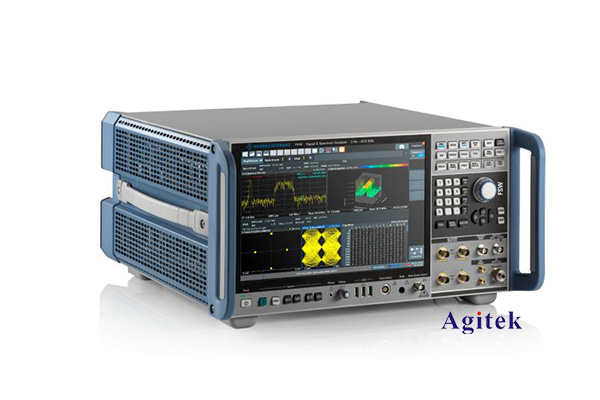

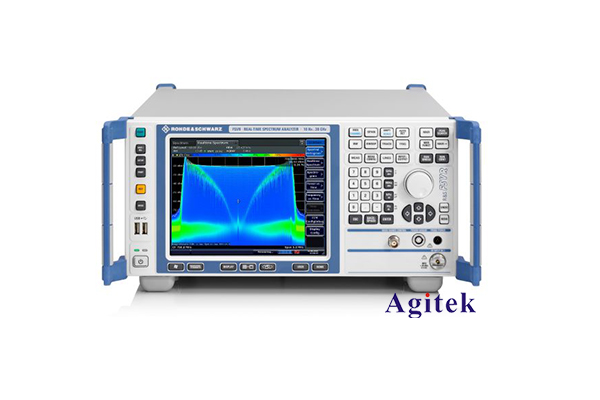

羅德與施瓦茨頻譜分析儀如何設置 RBW ？

頻譜分析儀作為常見的電子測量儀器，在電磁兼容、信號分析等諸多領域扮演著重要角色。其中，分辨率帶寬(Resolution Bandwidth， RBW)是頻譜分析儀的核心參數之一，直接影響測量結果的精度和靈敏度。如何合理設置RBW，對于優化頻譜分析儀的測量性能至關重要。本文將以羅德與施瓦茨頻譜分析儀為例，探討RBW設置的關鍵因素和優化方法。

一、RBW的概念和作用

RBW定義了頻譜分析儀對輸入信號的頻率分辨能力，即能夠區分兩個相鄰頻率分量的最小頻率間隔。RBW越小，頻譜分析儀的頻率分辨能力越高，能夠更好地分析復雜信號的頻譜特性。

RBW的設置對頻譜分析儀的性能指標有重要影響：

1. 靈敏度：RBW越小，頻譜分析儀的噪聲電平越低，能夠檢測到更微弱的信號。

2. 動態范圍：RBW越小，頻譜分析儀能夠檢測到更寬的幅度范圍。

3. 測量精度：RBW越小，頻譜分析儀對信號頻率和幅度的測量精度越高。

因此，合理設置RBW對于優化頻譜分析儀的測量性能至關重要。

三、R&S頻譜分析儀RBW設置的關鍵因素

1. 待測信號的特性

待測信號的帶寬和頻率特性是設置RBW的首要考慮因素。對于窄帶信號，應選擇較小的RBW以獲得更好的頻率分辨率;對于寬帶信號，應選擇較大的RBW以縮短掃描時間。

2. 噪聲水平

RBW越小，頻譜分析儀的噪聲電平越低，測量靈敏度越高。但過小的RBW會增加測量時間，降低掃描效率。因此，需要在測量需求和掃描時間之間權衡，選擇合適的RBW。

3. 峰值值測量

當需要測量信號的峰值值時，應選擇足夠小的RBW，以確保能夠捕獲信號的峰值特征。一般來說，RBW應小于待測信號帶寬的1/3至1/10。

4. 平均值測量

當需要測量信號的平均功率時，應選擇較大的RBW，以確保能夠獲得足夠的樣本數據，提高測量的統計可靠性。

5. 掃描時間

RBW的設置還受限于頻譜分析儀的掃描時間。較小的RBW會增加掃描時間，影響測量效率。因此，在滿足測量需求的前提下，應盡量選擇較大的RBW。

四、R&S頻譜分析儀RBW設置方法

1. 根據待測信號的特性選擇初始RBW

通過分析待測信號的帶寬、峰值特性等，初步確定RBW的取值范圍。一般來說，RBW應小于待測信號帶寬的1/3至1/10。

2. 進行預掃描并分析測量結果

使用初始RBW進行預掃描，分析測量結果中是否存在失真或噪聲問題。如果出現失真，則應減小RBW;如果測量噪聲過高，則應增大RBW。

3. 迭代優化RBW設置

根據預掃描結果，調整RBW設置，反復進行測量和分析，直至找到滿足測量需求的最佳RBW。

4. 結合其他參數優化測量

除了RBW，還可以適當調整其他參數，如掃描時間、視頻帶寬(VBW)等，以進一步優化測量性能。

5. 記錄最佳RBW設置

在完成測量任務后，記錄下最佳的RBW設置，為后續相似測量任務提供參考。

合理設置頻譜分析儀的RBW對于優化測量性能至關重要。本文以R&S頻譜分析儀為例，介紹了RBW的概念和作用，分析了RBW設置的關鍵因素，并提出了RBW設置優化的具體方法。通過遵循這些原則和方法，可以充分發揮頻譜分析儀的測量性能，實現高效、準確的信號分析。
