羅德與施瓦茨頻譜分析儀工作原理

頻譜分析儀是電子測量領域中最重要和廣泛使用的儀器之一。其中，羅德與施瓦茨公司生產的頻譜分析儀廣泛應用于各種電子測量和信號分析場合。了解頻譜分析儀的工作原理對于正確使用和維護該設備十分重要。

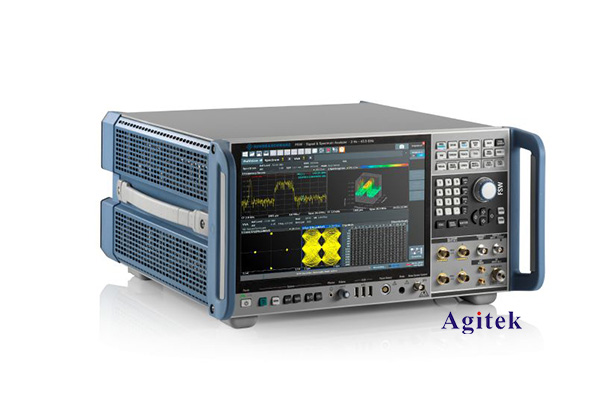

一、頻譜分析儀的工作原理

頻譜分析儀的工作原理是基于傅里葉變換的概念。任何周期性或非周期性信號都可以分解為不同頻率、振幅和相位的正弦波的疊加。頻譜分析儀就是通過對輸入信號進行頻譜分解，得到各頻率分量的幅度和相位信息，從而繪制出信號的頻譜特性。

頻譜分析儀的核心部件是混頻器和本振源。輸入信號首先經過衰減器和帶通濾波器，以調整幅度和濾除無關頻段。然后，輸入信號與本振信號在混頻器中相混合，產生中頻信號。中頻信號經過中頻濾波器后，被放大并整流，得到信號的幅度信息。通過掃描本振頻率，即可獲取整個頻域內的幅度信息，從而繪制出信號的頻譜圖。

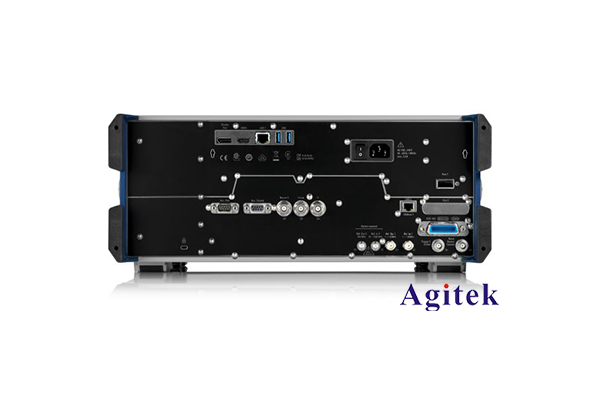

二、羅德與施瓦茨頻譜分析儀的工作流程

羅德與施瓦茨頻譜分析儀的工作流程如下：

1. 輸入信號接入。頻譜分析儀通過輸入端接收待測信號，并經過衰減器和帶通濾波器進行預處理。

2. 本振信號生成。本振源生成一個可變頻率的正弦波信號，該信號與輸入信號在混頻器中相混合。

3. 中頻信號處理?；祛l后的中頻信號通過中頻濾波器進行濾波，并經過放大和整流電路獲取幅度信息。

4. 掃描和顯示。頻譜分析儀控制本振源頻率連續掃描，記錄各個頻率下的幅度信息，并將頻譜圖顯示在屏幕上。

值得注意的是，不同型號的羅德與施瓦茨頻譜分析儀在具體實現細節上會有所不同，但基本工作原理是相同的。例如，有些型號使用數字信號處理技術，可以快速獲取頻譜信息；有些型號具有更高的動態范圍和分辨率，適用于更加復雜的信號分析。

三、頻譜分析儀的主要性能指標

頻譜分析儀的主要性能指標包括：

1. 頻率范圍：指頻譜分析儀能夠測量的頻率范圍，從幾赫茲到數十吉赫茲不等。

2. 分辨率帶寬：指頻譜分析儀能夠分辨的最小頻率間隔，決定了頻譜的細節程度。

3. 動態范圍：指頻譜分析儀能夠測量的最大和最小信號幅度之間的比值，反映了測量精度。

4. 掃描速度：指頻譜分析儀掃描整個頻帶所需的時間，決定了測量的時間分辨率。

5. 噪聲底平：指頻譜分析儀自身產生的噪聲水平，影響了信號檢測的靈敏度。

通過合理選擇這些性能參數，羅德與施瓦茨頻譜分析儀能夠滿足不同領域的專業測量需求，為電子產品設計、通信系統調試等提供強有力的測試手段。

總之，頻譜分析儀是一款功能強大的電子測量儀器，其工作原理基于傅里葉變換，通過混頻和掃描技術獲取信號的頻譜特性。羅德與施瓦茨公司生產的頻譜分析儀憑借其優秀的性能和可靠性在業界廣受好評，是電子工程師不可或缺的重要工具。
