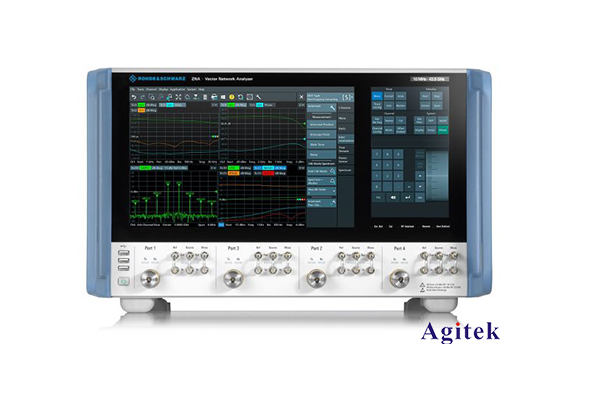

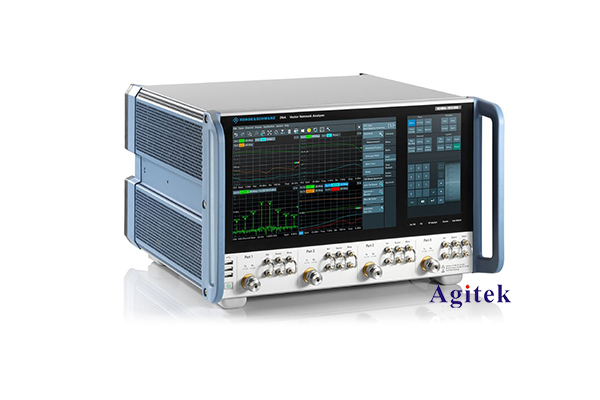

羅德與施瓦茨矢量網絡分析儀輸出單音信號的使用指南

在電子測量領域，羅德與施瓦茨網絡分析儀作為一款功能強大的測量設備，廣泛應用于信號分析、電路調試等場景。其中，網絡分析儀能夠輸出單音信號，為用戶提供精準的測量數據。本文將詳細介紹如何利用羅德與施瓦茨矢量網絡分析儀輸出單音信號，供專業人士參考。

一、單音信號的特點及應用

單音信號，即只包含單一頻率分量的正弦波信號。其具有以下特點:

1. 頻率單一，易于控制和分析。

2. 幅度穩定，便于測量各種參數。

3. 相位確定，有利于開展相位測試。

單音信號廣泛應用于電子電路、通信系統、聲學等領域的測試與分析，主要包括:

1. 頻率響應測試:評估設備在不同頻率下的增益特性。

2. 相位特性測試:測量信號在電路中的相位變化情況。

3. 失真分析:檢測電路對信號失真程度的影響。

4. 阻抗測量:測量電路或元器件的輸入/輸出阻抗。

5. 濾波器特性分析:分析濾波器的頻率選擇性能。

二、羅德與施瓦茨網絡分析儀輸出單音信號的操作步驟

羅德與施瓦茨網絡分析儀具有輸出單音信號的功能，操作步驟如下:

1. 開機并進入主界面，選擇"源"菜單。

2. 在"源"菜單中，選擇"CW源"選項，即連續波信號源。

3. 設置輸出幅度:根據測試需求，在"幅度"參數處輸入期望的信號幅值。

4. 設置輸出頻率:在"頻率"參數處鍵入所需的單音信號頻率。

5. 打開信號輸出:在"輸出"選項中選擇"開啟"，即可輸出設定的單音信號。

需要注意的是，在輸出單音信號時，還可以對其他參數進行微調，如:

- 輸出阻抗:可選50Ω或75Ω。

- 相位:可設置輸出信號的初始相位。

- 調制:可對單音信號進行AM、FM或PM調制。

通過靈活設置這些參數，可滿足不同測試場景的需求。

三、單音信號輸出的應用實例

1. 頻率響應測試

以某功放電路為例，使用網絡分析儀輸出單音信號，逐步掃描不同頻率，測量電路的增益特性，并繪制頻率響應曲線，可分析電路的帶寬、諧振頻率等性能指標。

2. 相位特性測試

在測試某通信系統的相位特性時，網絡分析儀可輸出單音信號，通過相位檢測電路，得到信號在系統中的相位變化情況，為后續相位補償提供依據。

3. 阻抗測量

利用網絡分析儀輸出單音信號，可測量電路或元器件的輸入/輸出阻抗。分析阻抗隨頻率的變化特性，有助于優化電路匹配，提高傳輸效率。

綜上所述，羅德與施瓦茨網絡分析儀憑借其穩定可靠的單音信號輸出功能，為廣泛的測試應用提供了有力支持。熟練掌握單音信號的輸出方法，有助于提高測量人員的工作效率和測試數據的準確性。
