RIGOL普源 DHO1202U 示波器如何測瞬時電流？

示波器作為電子工程師和電子愛好者最常用的測試儀器之一，在測量電路瞬時電流時發揮著重要作用。本文將以普源 DHO1202U 示波器為例，介紹如何利用該款示波器對電路進行瞬時電流測量。

一、示波器簡介

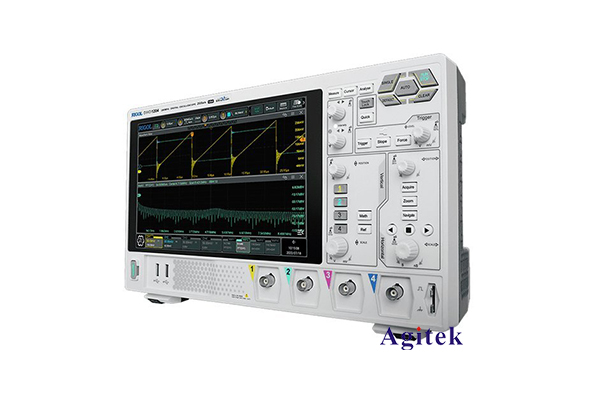

普源 DHO1202U 是一款高性能的數字存儲示波器，具有以下主要特點:

1. 采用 12 位 AD 轉換器，可實現高分辨率采樣。

2. 帶寬可達 200 MHz，采樣率最高 1 GS/s。

3. 支持多種觸發方式，包括邊沿觸發、脈寬觸發等。

4. 內置豐富的測量功能，如幅度測量、時間測量等。

5. 提供豐富的接口，如 USB、LAN、HDMI 等，方便數據傳輸和顯示。

總的來說，DHO1202U 是一款功能強大、性能優異的示波器，非常適合用于電路測量和分析。

二、電流測量原理

在電路中測量瞬時電流時，通常需要采用串聯電流探頭或電流傳感器。電流探頭通過在測量導線上串聯一個小電阻，利用歐姆定律計算出電流值。而電流傳感器則是利用霍爾效應原理，通過感應磁場變化來測量電流。

無論采用哪種方式，測量到的電壓信號都需要通過示波器進行采集和顯示，從而得到電路的瞬時電流波形。

三、操作步驟

下面以普源 DHO1202U 示波器為例，介紹如何進行瞬時電流測量:

1. 連接電流探頭或傳感器

將電流探頭或傳感器的輸出端連接到示波器的輸入通道上。注意觀察電流探頭的正負極性，確保連接正確。

2. 設置示波器

- 選擇合適的輸入通道，并設置相應的輸入耦合方式(直流或交流)。

- 根據預期電流范圍，調整示波器的垂直檔位和水平時基。

- 選擇合適的觸發模式和觸發電平，以獲得穩定的波形顯示。

3. 進行測量

- 觀察示波器上顯示的電流波形，分析電流的變化趨勢。

- 利用示波器的光標功能，可以測量電流波形的幅值、頻率、占空比等參數。

- 根據需要，可以使用示波器的自動測量功能，獲得更多的電流參數信息。

4. 保存數據

- 如果需要保存測量數據，可以利用示波器的存儲功能，將波形數據保存到內部存儲器或外部存儲設備。

- 還可以通過 USB 或網絡接口，將數據傳輸?shù)接?jì)算機進行進一步分析。

通過以上步驟，就可以輕松地利用普源 DHO1202U 示波器對電路的瞬時電流進行測量和分析。

四、應用場景

瞬時電流測量在電子電路設計、電機控制、電源分析等領域都有廣泛應用。以下是一些典型的應用場景:

1. 電源設計

在電源電路中，測量瞬時電流可以幫助我們分析電源的負載特性、過流保護等性能。

2. 電機驅動

在電機驅動電路中，測量瞬時電流可以反映電機的工作狀態，有助于優化驅動算法和控制策略。

3. 功率分析

在功率電子電路中，測量瞬時電流和電壓可以計算出電路的功率參數，為電路優化提供依據。

4. 故障診斷

通過瞬時電流波形的分析，可以幫助我們快速定位電路中的故障點，提高維修效率。

總之，瞬時電流測量是電子電路設計和分析中不可或缺的一項重要技能，而普源 DHO1202U 示波器正是一款非常適合進行此類測量的高性能儀器。

本文詳細介紹了如何利用普源 DHO1202U 示波器對電路進行瞬時電流測量。通過連接電流探頭或傳感器，合理設置示波器參數，就可以輕松獲得電流波形，并利用示波器的測量功能分析電流特性。這種測量方法在電子電路設計、電機控制、功率分析等領域都有廣泛應用。相信通過本文的介紹，讀者能夠掌握瞬時電流測量的基本方法，為自己的工作和研究提供有力的技術支持。
