羅德與施瓦茨矢量網絡分析儀群時延測量

一、什么是群時延？

群時延（Group Delay）是描述信號在線路或者系統中的傳輸時間特性的一個重要參數。它表示信號通過系統時產生的時間延遲，通常以時間單位（如納秒、微秒等）表示。群時延反映了信號在系統中的傳輸延遲情況，是系統相位響應的導數。

準確測量群時延對于很多電子電路和通信系統的設計與調試非常重要。例如在高速數字通信系統中，信號的群時延差異會造成碼間串擾（ISI），影響系統性能；在微波濾波器設計中，合理控制群時延特性對于實現帶通濾波器的平坦時延響應很關鍵。

二、如何用羅德與施瓦茨矢量網絡分析儀測量群時延

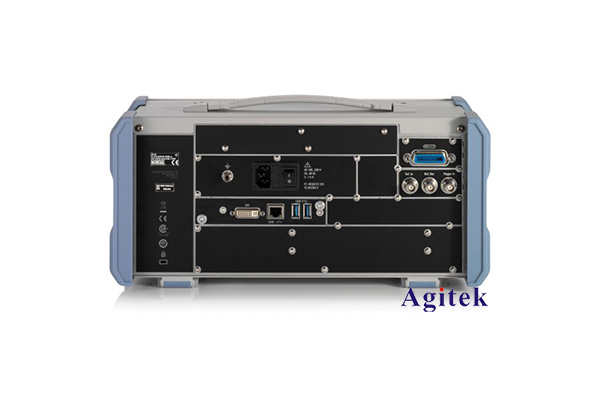

矢量網絡分析儀（VNA）是測量群時延的常用儀器。下面以羅德與施瓦茨公司的ZVA系列VNA為例，介紹其測量群時延的具體步驟。

1. 校準矢量網絡分析儀

首先需要對VNA進行校準,確保測量數據的準確性。可采用標準校準套件完成全二端口校準。

2. 連接待測設備

將待測設備連接到VNA的端口上。對于無源兩端口網絡,可直接用VNA的端口1和端口2連接；對于更復雜的網絡,可采用測試夾具或探針進行測試。

3. 設置測量參數

在羅德與施瓦茨矢量網絡分析儀上進行如下設置：

- 選擇合適的頻率范圍和步進,確保能覆蓋待測設備的工作頻段；

- 選擇測量S參數,一般選擇S21或S12,即輸入輸出端口之間的傳輸特性；

- 選擇測量群時延,通常在"格式"菜單中找到此選項。

4. 進行測量

VNA會自動測量待測設備在頻率掃描范圍內的群時延特性,并實時顯示測量結果。

5. 分析測量數據

根據測量結果,可以分析待測設備的群時延特性。通常會觀察群時延曲線的平坦程度、平均值大小以及在感興趣頻段的偏差情況。這些信息對于電路設計與優化很有參考價值。

三、測量中需要注意的事項

1. 待測設備的特性

不同類型的無源網絡,如濾波器、線路、功率分配器等,其群時延特性各不相同。測量時需要結合待測設備的具體應用背景,確定合理的測量參數。

2. 測量環境

羅德與施瓦茨矢量網絡分析儀的測量準確性會受環境因素的影響,如溫度、濕度、電磁干擾等。應盡量控制測量環境,確保測試條件穩定。

3. 測量校準

羅德與施瓦茨矢量網絡分析儀的校準對于群時延測量很關鍵。除了全二端口校準,還需要根據實際情況,選擇合適的校準方法,如SOLT、TRL等,以最大限度地消除測試系統本身引入的群時延誤差。

4. 測量數據處理

在實際應用中,測量到的群時延曲線可能存在一定的起伏和波動。需要采用數學濾波或曲線擬合等手段,將測量數據處理成更平滑的曲線,以便更好地分析設備的群時延特性。

總之，利用羅德與施瓦茨矢量網絡分析儀準確測量群時延,對于電子電路和通信系統的設計與調試都具有重要意義。只要掌握好測量方法,并注意一些關鍵因素，就能獲得可靠的測量結果,為電子產品的性能優化提供有力支持。
