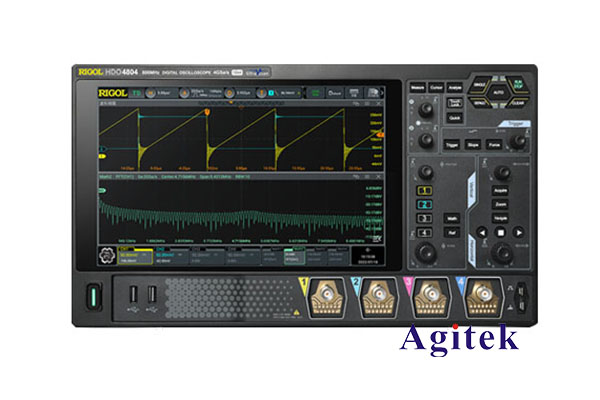

普源示波器波形不穩定怎么調節？

示波器作為電子工程師手中的重要工具，常用于電路測試和信號波形觀察。然而，在使用過程中，有時會遇到波形不穩定的問題，這往往會影響到測量的準確性。本文將針對普源示波器波形不穩定的常見原因及調節方法進行詳細探討，為廣大電子工程師提供參考建議。

一、波形不穩定的常見原因

1. 觸發電平設置不當

示波器的觸發電平設置是決定波形穩定性的關鍵因素之一。如果觸發電平設置過高或過低，都可能導致波形抖動或跳躍。此外，如果待測信號波形存在毛刺或干擾，也會影響觸發電平的穩定性。

2. 掃描速度設置不當

掃描速度過快或過慢都會造成波形不穩定。如果掃描速度過快，會導致波形過于擁擠，難以觀察;而掃描速度過慢，則可能無法捕捉到待測信號的瞬態變化。

3. 輸入信號干擾

外部電磁干擾、電源紋波、接地不良等因素都可能導致輸入信號產生干擾，從而引起波形不穩定。這種情況下，需要采取有效的屏蔽和濾波措施來減少干擾。

4. 探頭連接問題

探頭的連接方式、長度以及接地情況都會影響到信號的傳輸質量，進而影響波形的穩定性。例如，探頭接地不良會引起共模干擾，導致波形抖動。

5. 示波器本身故障

示波器的硬件故障，如放大器、觸發電路等部件出現問題，也可能導致波形不穩定。這種情況下，需要送修進行檢查和維修。

二、波形穩定性的調節方法

1. 調整觸發電平

仔細觀察波形，找到穩定的觸發點，并適當調整觸發電平。通常可以使用自動觸發功能，讓示波器自動尋找最佳觸發電平。

2. 調整掃描速度

根據待測信號的頻率特性，選擇合適的掃描速度。一般來說，掃描速度應當能夠使整個波形完全顯示在屏幕上，同時又不會過于擁擠。可以嘗試使用"自動掃描"功能，讓示波器自動調整到最佳掃描速度。

3. 采取屏蔽和濾波措施

使用合適的探頭，并將探頭接地良好。同時，可以在信號輸入端加裝濾波器，以減少外部干擾。另外，還可以調整示波器的輸入耦合方式，從AC耦合切換到DC耦合，以消除低頻干擾。

4. 檢查探頭連接

仔細檢查探頭的連接情況，確保連接牢固、接地良好。如果條件允許，可以更換探頭，以消除探頭本身的問題。

5. 檢查示波器自身狀態

如果以上方法均無法解決波形不穩定的問題，可能是示波器本身存在故障。這時需要請專業維修人員進行檢查和維修。

普源示波器波形不穩定的原因可能來自多個方面，包括觸發電平設置、掃描速度、輸入信號干擾、探頭連接以及示波器本身的故障等。針對不同的問題，我們可以采取相應的調節措施，如調整觸發電平、掃描速度，采取屏蔽和濾波措施，檢查探頭連接情況，以及檢查示波器自身狀態等。通過這些方法，我們可以有效地提高波形的穩定性，從而確保測量的準確性。
