羅德與施瓦茨頻譜分析儀測晶振頻偏

頻譜分析儀經常用來測量和分析各種電子設備的性能指標，其中，測量晶振頻偏是一個非常重要的應用場景。晶振作為時鐘電路的核心元件，其頻率穩定性直接影響到整個電路系統的性能。而頻譜分析儀正是我們測量晶振頻偏的利器。

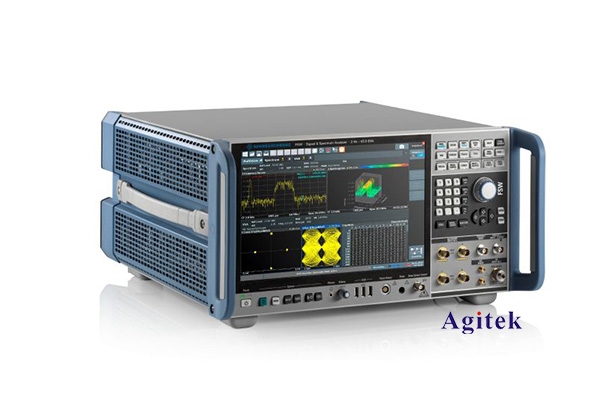

在本文中，小編將詳細介紹如何使用羅德與施瓦茨頻譜分析儀來測量晶振的頻偏。R&S是業界公認的頻譜分析儀領導品牌，其產品以優秀的性能和可靠性而聞名。下面讓我們一起探討這個過程。

首先，我們需要了解晶振頻偏的概念。晶振頻偏是指晶振實際輸出頻率與其標稱頻率之間的偏差。這種偏差可能由于晶體材料、制造工藝、溫度、老化等因素造成。過大的頻偏會對電路系統的穩定性和可靠性產生嚴重影響，因此需要對其進行準確測量和分析。

使用R&S頻譜分析儀測量晶振頻偏的步驟如下:

1. 連接測試設備

首先，將待測晶振的輸出端子連接到R&S頻譜分析儀的輸入端。可以使用同軸電纜進行連接。同時，還需要為晶振供電，可以使用外部電源或信號發生器提供。

2. 設置頻譜分析儀參數

在R&S頻譜分析儀上，需要設置合適的中心頻率、掃描寬度、分辨率帶寬等參數。中心頻率應設置為晶振的標稱頻率，掃描寬度可設置為標稱頻率的1%~2%。分辨率帶寬的設置需要根據實際情況進行調整，通常選擇晶振頻率的千分之一到百分之一。

3. 觀察頻譜圖

在設置好參數后，就可以觀察頻譜分析儀顯示的頻譜圖了。頻譜圖上會出現一個尖峰，表示晶振的實際輸出頻率。通過測量這個峰值的頻率偏差，就可以得到晶振的頻偏值。

4. 分析測量結果

根據頻譜圖上測量得到的頻偏值，可以計算出晶振的相對頻偏，即頻偏值占標稱頻率的百分比。同時，還可以觀察頻偏隨時間的變化情況，分析晶振的長期穩定性。

需要注意的是，在測量過程中，還需要考慮環境溫度、供電電壓等因素對晶振頻偏的影響。可以通過調整這些外部條件，觀察晶振頻偏的變化規律，從而更好地了解晶振的性能特性。

總的來說，使用R&S頻譜分析儀測量晶振頻偏是一個非常實用的技能。它不僅可以幫助我們準確評估晶振的性能，還能為電路設計提供寶貴的參考數據。作為專業電子工程師，掌握這項技能對于我們的工作至關重要。
