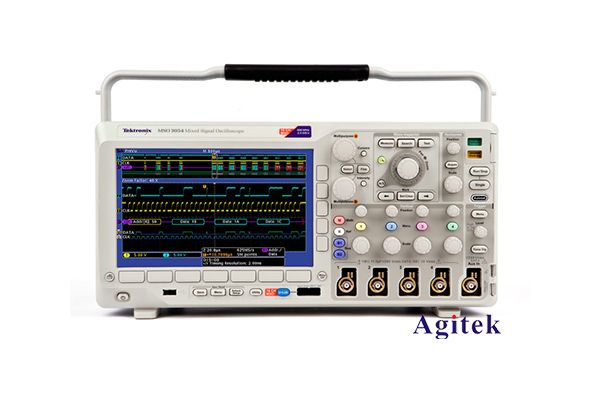

泰克MSO3032示波器測電流的實踐與應用

在電子電路設計和維修中，測量電流是一項非常重要的工作。準確的電流測量可以幫助我們了解電路的工作狀態，發現故障并進行故障診斷。作為一款性能出色的混合信號示波器，泰克MSO3032能夠提供多種電流測量功能，為電路分析和調試提供有力支持。本文將從示波器的電流測量原理、測量步驟以及應用案例等方面，為大家詳細介紹如何利用泰克MSO3032示波器測量電路電流。

一、示波器電流測量的原理

示波器本身無法直接測量電流，需要通過外部電流探頭或電阻取樣的方式來實現電流測量。泰克MSO3032示波器支持多種電流測量方式，主要包括：

1. 電流探頭測量法：將電流探頭夾在待測電路導線上，示波器即可直接顯示電流波形。這種方法測量精度高，不會對電路造成負載。常用的電流探頭有鉗形電流探頭、電流探頭等。

2. 電阻取樣法：在被測電路中串聯一個已知電阻，示波器測量該電阻兩端的電壓，根據歐姆定律即可計算出電流值。這種方法測量精度略低于電流探頭，但成本更低。

3. 內置電流測量功能：部分示波器如泰克MSO3032內置了電流測量功能，用戶只需選擇合適的電流探頭型號，示波器即可自動換算并顯示電流波形。這種方法使用更加便捷。

無論采用何種測量方式，示波器電流測量的基本原理都是根據歐姆定律I=U/R，通過測量電壓來間接獲得電流值。

二、泰克MSO3032示波器電流測量步驟

下面以泰克MSO3032示波器為例，介紹具體的電流測量操作步驟：

1. 連接電流探頭：將電流探頭的輸出端連接到示波器的輸入通道。對于鉗形電流探頭，需要將其夾在待測電路導線上;對于電阻取樣法，需要將示波器輸入端連接到電阻兩端。

2. 設置探頭參數：進入示波器的"探頭"菜單，選擇連接的電流探頭型號，設置好探頭的靈敏度系數。這樣示波器就能自動換算并顯示正確的電流值。

3. 調整示波器設置：根據待測電路的具體情況，調整示波器的時基、觸發、垂直檔位等參數，使電流波形能夠清晰顯示在屏幕上。

4. 測量電流值：示波器會實時顯示電流波形，用戶可以直接讀取波形上的電流值。同時，示波器還提供光標測量、自動測量等功能，可以方便地測量電流的峰值、有效值、平均值等參數。

5. 保存測量結果：如果需要保存測量數據，可以將電流波形截圖保存到U盤，或者將波形數據導出到電腦進行進一步分析。

通過上述步驟，用戶就可以輕松地利用泰克MSO3032示波器測量電路電流，為電路分析和故障診斷提供有力支持。

三、泰克MSO3032示波器電流測量應用案例

1. 開關電源電流測量

在開關電源電路中，準確測量電流對于分析電源的工作狀態和優化設計非常重要。利用泰克MSO3032示波器，可以測量開關管、濾波電容、輸出電感等關鍵點的電流波形，從而評估電源的效率、負載能力、紋波特性等指標，幫助工程師進行電源優化設計。

2. 電機驅動電流測量

電機驅動電路中的電流波形反映了電機的工作狀態，可用于分析電機的轉速、轉矩特性。泰克MSO3032示波器可以測量電機相電流、直流母線電流等關鍵參數，為電機驅動系統的調試和故障診斷提供依據。

3. 功率器件測試

在功率電子電路中，測量器件的電流特性對于評估其性能和可靠性非常重要。利用泰克MSO3032示波器，可以測量MOSFET、IGBT等功率器件的開關電流波形，分析其開關特性，為器件選型和電路優化提供參考。

4. 電池充放電測試

電池在充放電過程中的電流波形反映了電池的充電效率、放電特性等。泰克MSO3032示波器可以測量電池的充電電流、放電電流，幫助工程師評估電池的性能，優化充放電管理電路。

總之，泰克MSO3032示波器憑借其出色的電流測量功能，在電子電路設計、調試和故障診斷中發揮著重要作用。通過合理利用示波器的電流測量功能，工程師可以更好地了解電路的工作狀態，提高電路分析和優化的效率。
