普源示波器抓取波形的SCPI指令

一、什么是SCPI指令?

SCPI(Standard Commands for Programmable Instruments)是一種用于控制和查詢電子測量儀器的標準化命令語言。它為用戶提供了一種統一的編程接口，使得不同制造商生產的儀器能夠使用相同的命令集進行控制和數據交互。在普源示波器中，SCPI指令被廣泛應用于波形捕獲、參數設置等功能的實現。

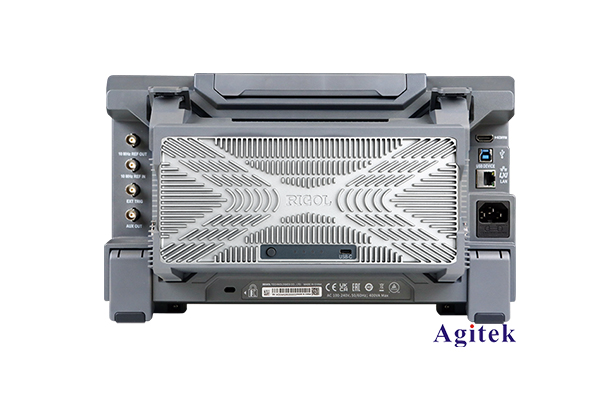

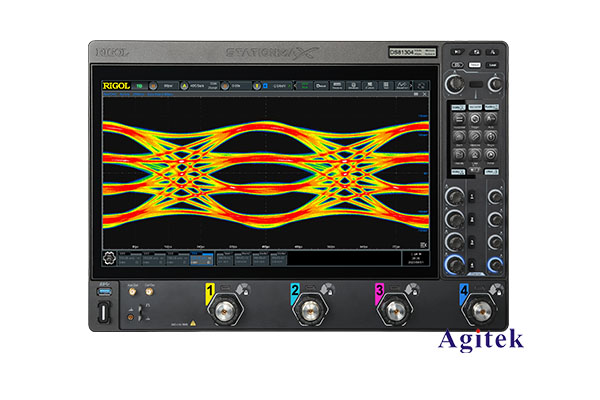

二、普源示波器抓取波形的SCPI指令

1. 設置采樣模式

:ACQuire:MODE <mode>

該命令用于設置采樣模式，可選擇Normal、Peak Detect、High Resolution或Average模式。

2. 設置采樣率

:ACQuire:SRATe <sample_rate>

該命令用于設置采樣率，可根據實際需求進行調整。

3. 設置觸發模式

:TRIGger:MODE <mode>

該命令用于設置觸發模式，可選擇Edge、Pulse、Slope、Video或Pattern等。

4. 設置觸發源

:TRIGger:SOURce <source>

該命令用于設置觸發源，可選擇CH1、CH2、EXT或Line等。

5. 設置觸發電平

:TRIGger:LEVel <level>

該命令用于設置觸發電平，可根據波形特點進行調整。

6. 抓取波形數據

:WAVeform:DATA?

該命令用于獲取當前顯示的波形數據，返回的數據可以被程序解析和處理。

7. 設置波形數據格式

:WAVeform:FORMat <format>

該命令用于設置波形數據的輸出格式，可選擇BYTE、WORD或ASCii等。

以上是普源示波器抓取波形常用的SCPI指令，通過組合使用這些指令，用戶可以實現對示波器的全面控制和波形數據的采集。

三、SCPI指令的應用場景

SCPI指令在示波器自動化測試中扮演著重要角色。用戶可以編寫程序，通過SCPI指令控制示波器的各項功能，實現波形捕獲、參數測量、數據分析等任務。這種方式不僅提高了測試效率，還能夠確保測試的一致性和可重復性。

此外，SCPI指令還可以應用于示波器的遠程控制。用戶可以通過網絡或串口連接示波器，利用SCPI指令實現對儀器的遠程操作和數據采集，大大提高了工作效率和靈活性。

總之，SCPI指令是示波器編程控制的重要工具，掌握其用法對于提高測試自動化水平和遠程控制能力至關重要。本文為您詳細介紹了普源示波器抓取波形的常用SCPI指令，希望對您的工作有所幫助。
