?羅德與施瓦茨矢量網絡分析儀在時域反射測試(TDR)中的應用

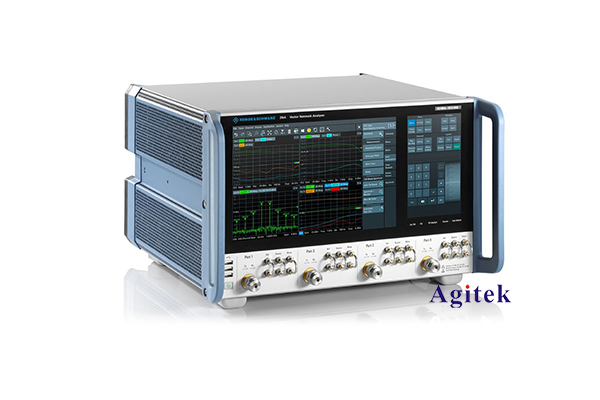

羅德與施瓦茨矢量網絡分析儀(Vector Network Analyzer， VNA)是電子測量領域中一種廣泛使用的重要儀器。其中，VNA在時域反射測試(Time Domain Reflectometry， TDR)中的應用非常重要，可以幫助工程師更好地分析和診斷電路中的問題。本文將詳細介紹VNA在TDR應用中的原理和優勢。

TDR是一種非常有效的電路分析技術，通過向電路注入快速上升沿的脈沖信號，并觀察反射信號的特性，可以檢測電路中的阻抗不匹配、連接故障等問題。而VNA作為一種高性能的矢量網絡分析儀，具有出色的頻域和時域分析能力，非常適合用于TDR測試。

羅德與施瓦茨矢量網絡分析儀在TDR測試中的主要優勢包括：

1. 高動態范圍和高分辨率：VNA可以提供高達130dB的動態范圍和1ps的時間分辨率，能夠精確地捕捉反射信號的細節。

2. 寬頻帶特性：VNA可以覆蓋從DC到數十GHz的寬頻帶，能夠分析從低頻到高頻的各種電路。

3. 矢量測量能力：VNA不僅可以測量幅度，還能測量相位信息，為TDR分析提供更多有價值的數據。

4. 靈活的時域轉換：VNA可以通過快速傅里葉變換(FFT)將頻域數據轉換為時域波形，為TDR分析提供直觀的時域圖像。

利用羅德與施瓦茨矢量網絡分析儀進行TDR測試的一般流程包括：

1. 設置VNA的測試頻帶和采樣率，確保能夠捕捉到所需的時域信息。

2. 將待測電路連接到VNA的測試端口，并進行校準以消除測試環境的影響。

3. 啟動TDR測試功能，觀察反射信號的波形特征，分析電路中的阻抗不匹配、連接故障等問題。

4. 根據反射信號的特征，確定問題的位置和性質，并采取相應的措施進行修復。

總之，VNA憑借其出色的頻域和時域分析能力，在TDR測試中扮演著重要的角色。通過VNA進行TDR分析，工程師可以更好地診斷和解決電路中的各種問題，提高電路的性能和可靠性。
