RIGOL普源DS1072U數字示波器使用說明

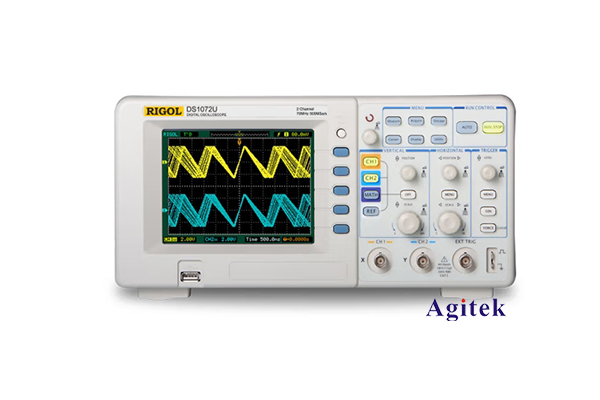

一、普源DS1072U示波器概述
普源DS1072U是一款功能強大的數字示波器，廣泛應用于電子電路、通信、自動化控制等領域。它擁有7英寸大屏幕，分辨率為800x480，可以清晰地顯示待測信號。該示波器采用了ARM Cortex-A9處理器，具有強大的信號處理能力，能夠滿足用戶的各種測量需求。
二、DS1072U示波器的主要特性
1. 帶寬：70MHz
2. 采樣率：1GSa/s
3. 通道數：2通道
4. 輸入阻抗：1MΩ/50Ω可選
5. 垂直靈敏度：2mV/div~10V/div
6. 時基范圍：2ns/div~50s/div
7. 存儲深度：14Mpts
8. 觸發類型：邊沿、脈沖、視頻、斜率、邏輯
9. 波形存儲：最多保存20條波形
10. 數學運算：+、-、×、/、FFT、微分、積分
11. 游標測量：電壓、時間、頻率、相位等
12. 自動測量：38種參數
13. 外部接口：USB Host/Device、LAN、HDMI
三、DS1072U示波器的使用方法
1. 開機與連接
- 將示波器連接至電源，打開電源開關。
- 將待測信號通過BNC接口連接至示波器的輸入通道。
2. 基本操作
- 調節垂直刻度、時基、觸發等參數，使波形清晰可見。
- 使用游標測量波形的電壓、時間等參數。
- 使用自動測量功能，可快速獲取38種波形參數。
- 保存當前波形，可以方便后續查看和分析。
3. 高級功能
- 使用數學運算功能，可以對波形進行加、減、乘、除等運算。
- 使用FFT功能，可以對波形進行頻譜分析。
- 使用邏輯觸發功能，可以捕獲復雜的邏輯信號。
- 使用HDMI輸出功能，可以將波形輸出至外部顯示設備。
4. 遠程控制
- 通過USB Device接口，可以將示波器連接至電腦，實現遠程控制和數據傳輸。
- 通過LAN接口，可以通過網頁遠程控制示波器，方便用戶隨時隨地進行測量。
四、DS1072U示波器的應用場景
1. 電子電路設計與調試：可以觀察電路中的各種信號波形，分析電路的工作狀態。
2. 通信系統測試：可以分析各種通信信號，如數字信號、模擬信號、視頻信號等。
3. 自動化控制系統調試：可以監測各種傳感器和執行器的信號，優化控制系統的性能。
4. 功率電子電路測試：可以測量功率器件的開關特性，分析電路的效率和穩定性。
5. 音頻信號分析：可以對音頻信號進行頻譜分析，檢測音頻電路的性能。
總之，普源DS1072U示波器憑借其優秀的性能和豐富的功能，廣泛應用于各種電子領域，為用戶提供了一款高性價比的測量儀器。通過合理的使用和設置，用戶可以充分發揮該示波器的測量能力，提高工作效率，確保電子產品的設計和生產質量。
