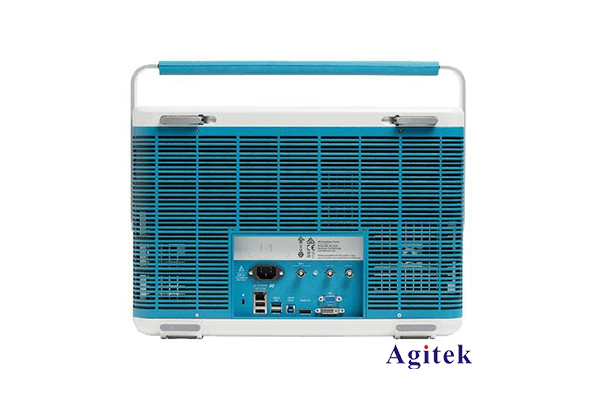

Tektronix泰克MSO68B混合信號示波器

一、泰克MSO68B混合信號示波器簡介

泰克MSO68B是一款功能強大的混合信號示波器，能夠同時測量模擬和數字信號。它擁有6個輸入通道，其中4個為模擬通道，2個為數字通道，最高采樣率可達每通道2.5 GS/s。MSO68B采用7英寸高清觸摸屏，操作簡單直觀，為用戶提供了優秀的使用體驗。

該示波器廣泛應用于電子產品研發、故障診斷、電路調試等領域，是電子工程師必備的測量工具之一。下面我們將詳細介紹MSO68B的主要參數及功能。

二、MSO68B主要參數

1. 輸入通道：

- 模擬通道：4個，帶寬500 MHz

- 數字通道：2個，最大采樣率每通道1 GS/s

2. 采樣率：

- 模擬通道：每通道最高2.5 GS/s

- 數字通道：每通道最高1 GS/s

3. 垂直分辨率：

- 模擬通道：8 bit

- 數字通道：1 bit

4. 輸入耦合方式：

- 模擬通道：AC/DC/GND

- 數字通道：僅支持DC耦合

5. 輸入阻抗：

- 模擬通道：1 MΩ//16 pF

- 數字通道：100 kΩ

6. 最大輸入電壓：

- 模擬通道：300 Vrms(峰峰值400 V)

- 數字通道：±40 V

7. 觸發模式：

- 邊沿觸發

- 脈寬觸發

- 視頻觸發

- 斜率觸發

- 邏輯觸發

8. 存儲深度：

- 標準模式：最大4 Mpts/通道

- 加長模式：最大200 Mpts/通道

9. 其他功能：

- 波形數學運算

- 光標測量

- 自動測量

- 歷史波形回放

- 遠程控制

三、MSO68B功能特點

1. 強大的混合信號測量能力：MSO68B可同時測量模擬和數字信號，為用戶提供全面的測量解決方案。

2. 高采樣率和存儲深度：最高2.5 GS/s的采樣率和200 Mpts的存儲深度，能夠捕獲瞬態信號并進行深度分析。

3. 人性化的操作界面：7英寸高清觸摸屏，直觀簡單的操作方式，為用戶帶來優秀的使用體驗。

4. 強大的分析功能：波形數學運算、自動測量、光標測量等功能，幫助用戶快速分析測量結果。

5. 遠程控制：支持PC端軟件和Web瀏覽器遠程控制，方便用戶進行遠程測量和數據分析。

綜上所述，泰克MSO68B混合信號示波器憑借其出色的性能參數和強大的功能，是電子工程師必備的高性價比測量工具。它能夠滿足從日常維護到復雜電路調試的各種測量需求，是電子領域不可或缺的重要儀器。
