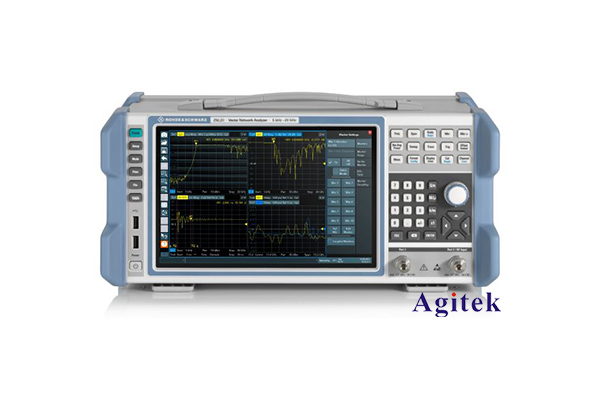

羅德與施瓦茨ZNL6矢量網絡分析儀在射頻電路調試中的應用

隨著科技的不斷發展，射頻電路在通信、雷達、航空航天等領域扮演著越來越重要的角色。在這些領域中，電路的調試和測試是至關重要的一環。作為一款專業的測試儀器，羅德與施瓦茨ZNL6矢量網絡分析儀在射頻電路調試中發揮著不可或缺的作用。

一、ZNL6矢量網絡分析儀的特點

羅德與施瓦茨ZNL6矢量網絡分析儀是一款集多功能于一體的高性能測試儀器。它具有以下幾個突出特點：

1. 頻率范圍廣：ZNL6可覆蓋頻率范圍從9kHz到6GHz，滿足了大部分射頻電路的測試需求。

2. 動態范圍大：ZNL6擁有高達120dB的動態范圍，能夠精確測量電路中微弱的信號。

3. 測量速度快：ZNL6的掃描速度可達每秒100個測量點，大大提高了測試效率。

4. 測量精度高：ZNL6采用先進的測量技術，可提供高達0.010dB的幅度精度和0.1度的相位精度。

5. 操作簡單：ZNL6擁有直觀的觸摸屏界面和豐富的測試功能，使得用戶可以快速上手并進行高效的測試。

二、ZNL6在射頻電路調試中的應用

1. 阻抗匹配測試

阻抗匹配是射頻電路設計中的關鍵環節，直接影響著電路的傳輸效率和穩定性。ZNL6可以精確測量電路的輸入/輸出阻抗，并通過Smith圖分析電路的匹配情況，為后續的電路優化提供依據。

2. 增益和損耗測試

ZNL6可以測量電路的增益、插入損耗、返回?fù)p耗等參數，幫助工程師快速定位電路中的問題，并進行針對性的優化。

3. 頻率特性測試

ZNL6可以掃描電路的頻率響應，繪制出S參數曲線，直觀地反映出電路的帶寬、諧振頻率等關鍵指標，為電路設計提供重要的參考數據。

4. 時域反射測試

ZNL6具有時域反射測試功能，可以檢測電路中的開路、短路等故障，幫助工程師快速定位電路中的問題所在。

5. 噪聲系數測試

ZNL6可以測量電路的噪聲系數，為降低電路噪聲提供重要依據。這對于射頻前端電路的設計至關重要。

綜上所述，羅德與施瓦茨ZNL6矢量網絡分析儀憑借其出色的性能和豐富的測試功能，在射頻電路調試中發揮著不可替代的作用。它為工程師提供了一個強大的測試平臺，大大提高了電路調試的效率和準確性。隨著5G、物聯網等新興技術的發展，ZNL6必將在更廣闊的應用領域發揮其重要作用。
