泰克TBS2204B示波器存儲時間設置指南

一、TBS2204B示波器概述

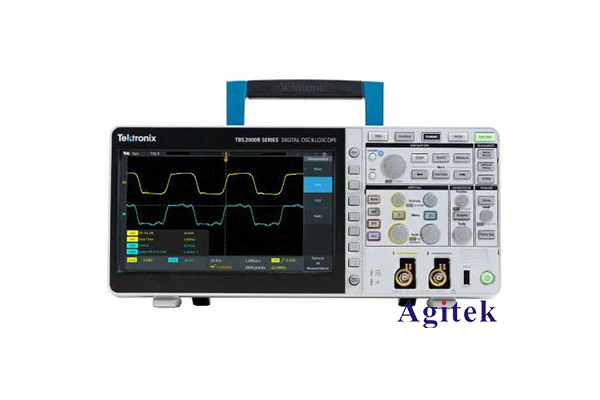

泰克TBS2204B是一款4通道數字示波器，具有200MHz帶寬和每通道2GS/s的采樣率，是中高端示波器市場的熱門產品之一。該示波器采用觸摸屏操作界面，操作簡單方便，同時支持多種測量功能和分析工具，廣泛應用于電子電路設計、維修及教學等領域。

二、TBS2204B示波器存儲時間設置

1. 進入存儲設置界面

在示波器主界面，點擊"Acquire"菜單，選擇"Record Length"選項即可進入存儲設置界面。

2. 設置存儲時間

在存儲設置界面，可以看到"Record Length"參數，默認值為1M點。用戶可以根據實際需要，將該參數調整到1k、10k、100k、1M、10M等不同的值，從而設置不同的存儲時間。

需要注意的是，存儲時間的長短與采樣率和通道數有關。示波器的存儲深度是固定的，當采樣率或通道數增加時，存儲時間會相應縮短。例如，單通道時1M點的存儲深度可以記錄500μs，而4通道時只能記錄125μs。

3. 存儲時間的選擇建議

對于一般的電路測試，1M點的存儲深度通常就足夠了。如果需要捕獲較長時間的信號，可以適當增加存儲深度，但要注意采樣率可能會降低。

對于瞬態或高頻信號的捕獲，建議使用較小的存儲深度，如10k或100k點，這樣可以獲得更高的采樣率，從而提高信號的時間分辨率。

總之，用戶需要根據實際測試需求，合理選擇示波器的存儲時間設置，以獲得最佳的測量效果。

三、TBS2204B示波器其他常用設置

除了存儲時間設置之外，TBS2204B示波器還有許多其他常用的設置項，包括:

1. 垂直檔位和耦合模式的設置

2. 水平時基和觸發模式的設置

3. 測量功能和數學運算的設置

4. 光標測量和自動測量的設置

5. 保存/加載設置和波形數據的操作

用戶可以根據實際需要，靈活調整這些參數，以滿足不同的測量要求。

四、TBS2204B示波器的優勢

相比于同類示波器，TBS2204B具有以下幾方面的優勢:

1. 200MHz帶寬和2GS/s采樣率，能夠捕獲高速電路的信號

2. 4通道設計，適用于多通道信號的同步測量

3. 觸摸屏操作，界面簡潔直觀，操作方便快捷

4. 豐富的測量功能和分析工具，滿足用戶的各種測試需求

5. 體積小巧，便于攜帶和現場使用

綜上所述，泰克示波器TBS2204B是一款性能出色、操作簡單的中高端示波器產品，廣受電子工程師的青睞。通過合理設置存儲時間等參數，用戶可以充分發揮該示波器的測量性能，提高工作效率。
