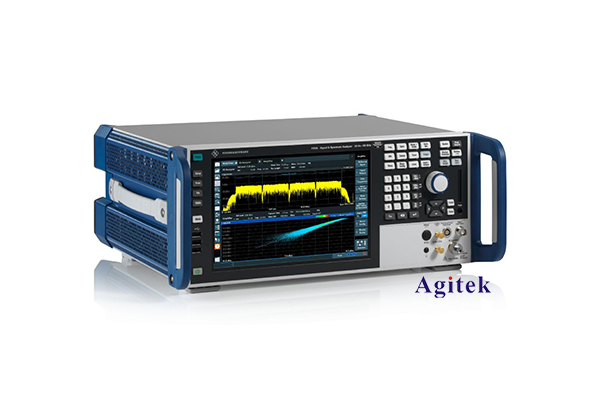

羅德與施瓦茨頻譜分析儀使用方法

羅德與施瓦茨頻譜分析儀廣泛應用于電子工程、通信領域等多個行業。它能夠快速準確地分析各種信號的頻譜特性，為工程師和研究人員提供寶貴的數據支持。那么，如何正確使用這款頻譜分析儀呢?下面我們一起來了解一下。

1. 儀器準備

在使用頻譜分析儀之前，首先要確保儀器已經正確連接并開機。檢查輸入端是否與待測信號正確連接，并確保輸入電平在儀器的測量范圍之內。同時還要注意環境溫度、濕度等因素，確保儀器工作在最佳環境下。

2. 參數設置

頻譜分析儀的參數設置直接影響到測量結果的準確性，因此需要根據實際情況合理設置各項參數。主要包括:

(1) 中心頻率(Center Frequency)和頻率跨度(Frequency Span):根據待測信號的頻率范圍進行設置，以確保信號完全包含在測量范圍內。

(2) 分辨率帶寬(Resolution Bandwidth，RBW):決定頻譜線的寬度，RBW越小，頻譜線越窄，分辨率越高，但測量時間也會相應增加。

(3) 視頻帶寬(Video Bandwidth，VBW):決定頻譜線的平滑程度，VBW越小，頻譜線越平滑，但響應速度也會降低。

(4) 掃描時間(Sweep Time):決定一次完整掃描所需的時間，通常與RBW和VBW成正比。

(5) 參考電平(Reference Level):決定信號幅度的顯示范圍，需根據待測信號的幅度大小進行合理設置。

3. 測量步驟

設置好各項參數后，即可進行實際測量。一般步驟如下:

(1) 將待測信號接入頻譜分析儀的輸入端。

(2) 根據待測信號的特性，調整中心頻率和頻率跨度，確保信號完全顯示在屏幕上。

(3) 調整參考電平，使信號幅度處于合適的顯示范圍內。

(4) 適當調整分辨率帶寬和視頻帶寬，以獲得理想的頻譜顯示效果。

(5) 觀察并分析頻譜圖，記錄所需的測量數據。

4. 測量結果分析

通過頻譜分析儀獲得的頻譜圖，我們可以分析出信號的頻率、幅度、諧波成分等特性。結合實際應用場景，對測量結果進行深入分析，找出問題所在，為后續的優化和改進提供依據。

總之，正確使用羅德與施瓦茨頻譜分析儀需要掌握儀器的基本操作方法，合理設置各項參數，并對測量結果進行深入分析。只有這樣，才能充分發揮這款儀器的強大功能，為工程實踐提供有價值的數據支持。
