羅德與施瓦茨矢量網絡分析儀測量增益的方法

1. 概述

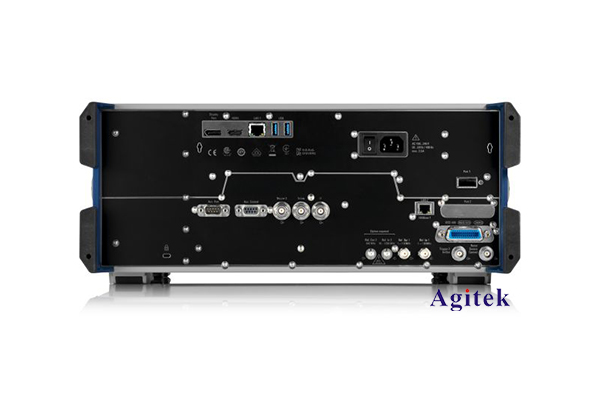

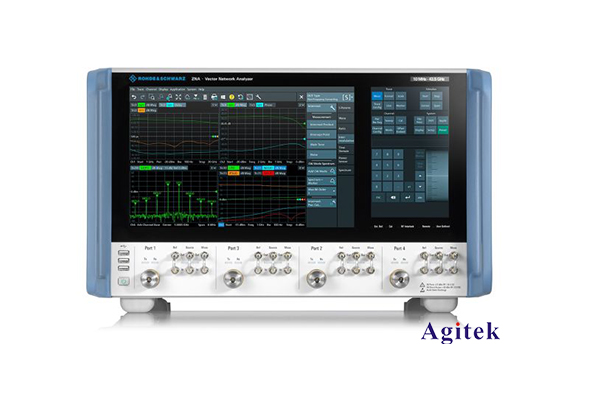

矢量網絡分析儀是一種廣泛應用于射頻和微波電路測試的儀器，它可以測量電路中信號的幅度和相位特性。在許多應用中，了解電路的增益特性是非常重要的，比如放大器的性能評估、天線特性分析等。羅德與施瓦茨公司生產的矢量網絡分析儀是業界廣受歡迎的產品之一。下面我們將詳細介紹如何使用羅德與施瓦茨矢量網絡分析儀測量增益。

2. 測量原理

矢量網絡分析儀通過測量待測設備的S參數來獲取其增益特性。S參數全稱為散射參數，描述了多端口網絡的輸入輸出特性。其中S21參數表示從端口2到端口1的正向傳輸系數，也就是我們所說的增益。

測量增益的基本步驟如下:

1) 將待測設備連接到矢量網絡分析儀的端口1和端口2上。

2) 設置合適的測量頻率范圍和步進。

3) 啟動測量，分析儀會自動掃描整個頻率范圍，并記錄下S21參數。

4) 分析測量結果，獲取增益值及其頻率特性。

3. 測量步驟

下面我們以測量一個放大器為例，詳細介紹具體的測量步驟。

3.1 儀器連接

首先將待測放大器的輸入端連接到矢量網絡分析儀的端口1，輸出端連接到端口2。確保各個連接均牢固可靠。

3.2 儀器設置

1) 打開矢量網絡分析儀，選擇合適的測量模式，如S參數測量。

2) 設置測量頻率范圍，例如從1GHz到6GHz，步進為10MHz。

3) 選擇測量參數為S21，即正向傳輸系數。

4) 根據待測放大器的預期增益范圍，設置合適的幅度參考電平和單位，如dB。

5) 如果需要，可以設置測量的中間頻率帶寬(IFBW)和平均次數，以提高測量精度。

6) 檢查各項設置無誤后，啟動測量。

3.3 測量結果分析

測量完成后，矢量網絡分析儀會顯示出S21參數隨頻率變化的曲線。我們可以從中直接讀取增益值，并分析增益的頻率特性:

1) 記錄下曲線上的最大增益值，這就是放大器的峰值增益。

2) 觀察增益曲線的形狀，了解增益在測量頻段內的變化情況。

3) 如果需要，可以對增益曲線進行進一步分析，比如確定3dB帶寬等參數。

4. 測量技巧

在實際測量中，還需要注意以下幾點:

1) 仔細校準矢量網絡分析儀，以消除測量系統本身的誤差。

2) 選擇合適的測試夾具和連接線，避免引入額外的損耗。

3) 觀察測量結果的重復性，確保數據的可靠性。

4) 根據待測設備的特性，適當調整測量參數，如功率水平、IFBW等。

5) 注意測量環境的穩定性，如溫度、濕度等因素的影響。

矢量網絡分析儀是射頻和微波電路測試的重要工具，其測量增益的功能在許多應用中發揮著關鍵作用。通過本文的介紹，相信大家對如何使用羅德與施瓦茨矢量網絡分析儀測量增益有了更深入的了解。當然，實際操作中還需要結合具體情況進行靈活應用。
