羅德與施瓦茨頻譜分析儀怎么測量電路噪聲系數？

電路噪聲是電子設備中不可避免的一個問題，它會對電路的性能和穩定性產生不利影響。因此，準確測量電路的噪聲特性對于電子產品的設計和優化至關重要。作為業界領先的頻譜分析儀品牌，羅德與施瓦茨頻譜分析儀為電路噪聲測量提供了強大的工具。本文將詳細介紹如何使用羅德與施瓦茨頻譜分析儀測量電路噪聲系數。

一、什么是電路噪聲系數

電路噪聲系數(Noise Figure，NF)是描述電子電路噪聲性能的一個重要參數。它表示電路輸出噪聲功率與理想電路輸出噪聲功率之比，反映了電路對輸入信號的信噪比的退化程度。噪聲系數越小，表示電路的噪聲性能越好。

二、使用羅德與施瓦茨頻譜分析儀測量電路噪聲系數的步驟

1. 選擇合適的頻譜分析儀型號

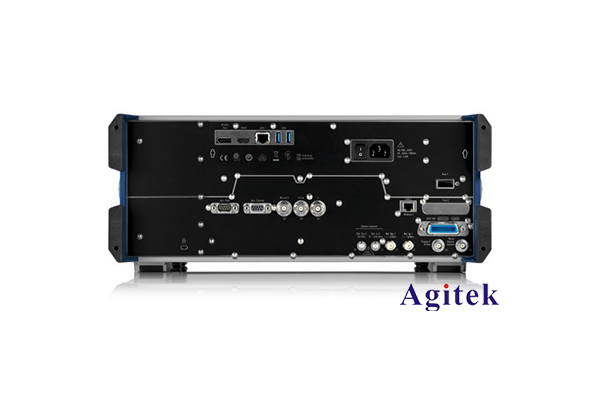

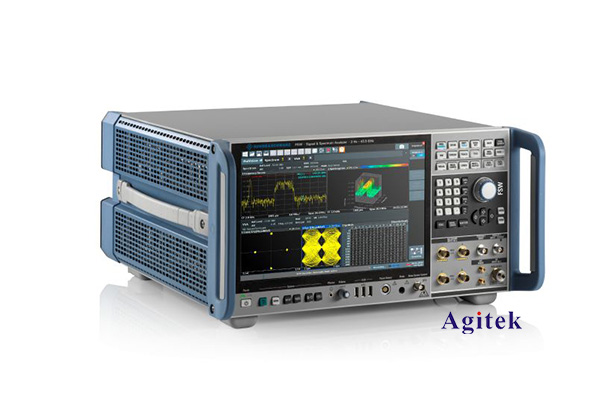

羅德與施瓦茨提供多種頻譜分析儀型號，針對不同的測量需求，用戶可以選擇合適的型號。常用于噪聲測量的型號有RSA3000B系列、FSW系列等。這些型號具有低噪聲、寬頻帶、高動態范圍等特點，非常適合電路噪聲測量。

2. 設置測量參數

在頻譜分析儀上設置以下參數:

- 中心頻率:選擇待測電路的工作頻率

- 分辨率帶寬:選擇足夠小的值，以確保測量精度

- 視頻帶寬:設置為分辨率帶寬的1/3~1/10

- 掃描時間:設置足夠長的時間，以確保測量穩定

3. 進行噪聲系數測量

(1) 使用噪聲源(如噪聲管)測量系統噪聲功率。將噪聲源連接到頻譜分析儀輸入端，記錄系統噪聲功率Pn。

(2) 將待測電路連接到頻譜分析儀輸入端，測量電路輸出噪聲功率Ps。

(3) 根據公式計算噪聲系數:

NF = (Ps - Pn)/Pn

4. 分析測量結果

根據測量得到的噪聲系數，可以分析電路的噪聲性能。如果噪聲系數過高，需要對電路進行優化，如改善電路布局、選用低噪聲器件等。

三、測量注意事項

1. 確保測量環境穩定，避免外部干擾

2. 選擇合適的測量帶寬，以獲得準確的噪聲功率

3. 校準頻譜分析儀，消除儀器本身的噪聲影響

4. 采用適當的測量方法，如Y因子法、噪聲源法等

5. 根據電路特性選擇合適的噪聲源

羅德與施瓦茨頻譜分析儀憑借其出色的性能，為電路噪聲測量提供了強大的工具。通過合理設置測量參數，采用正確的測量方法，用戶可以準確測量電路的噪聲系數，為電路設計和優化提供有價值的數據支持。
