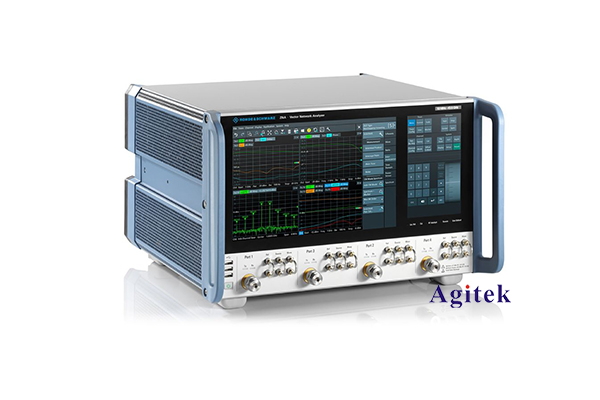

如何使用羅德與施瓦茨矢量網絡分析儀測量隔離度？

1. 連接設備

首先需要將待測設備連接到矢量網絡分析儀的端口上。通常情況下，待測設備的輸入端口連接到分析儀的端口1，輸出端口連接到端口2。

2. 設置測試參數

在分析儀上設置合適的頻率范圍、功率等測試參數。對于隔離度測試來說，通常需要設置較寬的頻率范圍，以覆蓋設備的工作頻段。

3. 測量S參數

矢量網絡分析儀可以直接測量待測設備的S參數。其中S21表示從端口1到端口2的傳輸系數，S12表示從端口2到端口1的傳輸系數。隔離度就是S12的值，即端口2到端口1的隔離度。

4. 分析測試結果

觀察S12參數的測試曲線，查看在感興趣的頻率范圍內，S12的值是否滿足設計要求。通常情況下，隔離度越大越好。

綜上所述，使用羅德與施瓦茨矢量網絡分析儀測量隔離度的步驟包括：連接設備、設置測試參數、測量S參數、分析測試結果。這種方法簡單實用，廣泛應用于射頻電路的特性測試中。
